Regelbare voeding 0-20 V/ 1A

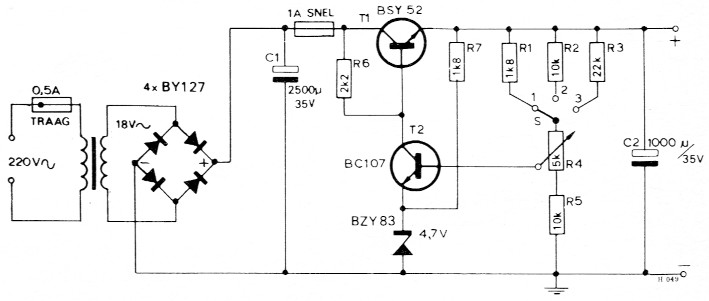

Bij het ontwerpen van elektronische schakelingen is het noodzakelijk dat deze getest worden. Het testen met behulp van batterijen is niet aan te bevelen daar deze uiteindelijk uitgeput raken. Daarom is deze zeer eenvoudige voeding ontworpen met slechts twee transistoren en 1 zenerdiode. De hier beschreven voeding heeft een uitgangsspanning die regelbaar is van 6-20 V. De afwijking ten opzichte van de onbelaste toestand is ongeveer 2%. Dat de spanning over een dergelijk bereik regelbaar is wordt gerealiseerd door drie weerstanden R1, R2 en R3, waardoor voor iedere weerstand een ander bereik wordt verkregen. Staat schakelaar S in stand 1 dan is de uitgangsspanning regelbaar van 6 tot 9 Volt, in stand 2 regelbaar van 9 tot 13 Volt, in stand 3 van 13 tot 20 Volt.
Voor beveiliging tegen eventuele kortsluiting of overbelasting is het aan te bevelen een smeltveiligheid op te nemen van 1 A snel. De voeding van de schakeling bestaat uit een trafo, sekundair 18 Volt en een bruggelijkrichter bestaande uit 4 dioden BY 127. De dubbelfasig gelijkgerichte spanning wordt afgevlakt door een elko van 1000 µF.
