Voorversterker met RIAA-korrektie

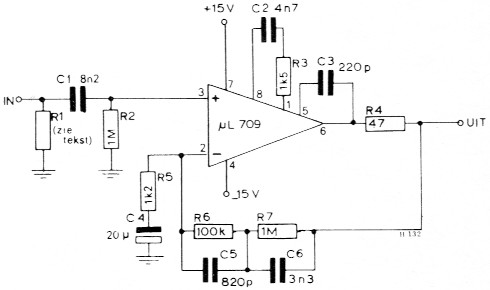

In deze voorversterker met RIAA-korrektie wordt gebruik gemaakt van het IC μL 709. De RIAA-korrektie wordt verwezenlijkt or het tegenkoppelnetwerk R6, R7, C5 en C6. De ingangsweerstand R1 is 47 kΩ, geschikt voor een MD-element. Bij een gebruik van een keramisch element moet deze weerstand 220 kΩ zijn. De versterkingsfaktor van deze schakeling bedraagt 40 dB (100 ×) bij 1 kHz (60 dB bij 30 Hz, 20 dB bij 20 kHz).
