Omvormer voor TL- verlichting

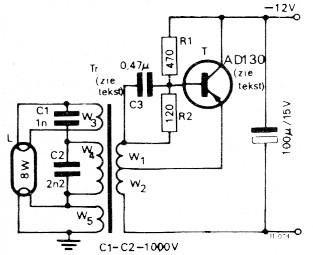

Met behuip van deze schakeling kan in woonwagens, caravans, boten e.d. een TL-verlichting worden verkregen met een akkuvoeding van 12 V.
Bij de min aan massa kunnen de aangegeven komponenten worden gebruikt en kan de transistor voor de koeling direkt aan het metaal van de TL-balk worden gemonteerd; isolatiemaatregelen zijn dan overbodig.
Op de schakeling kan een TL-buis worden aangesloten van 8 W hetgeen overeenkomt met een gloeilamp van 25 W. De transformator wordt als volgt uitgevoerd. De kern is een ferroxcube E-set van minstens 30 mm of een forse potkern. Voor kompensatie van de voormagnetisering moet een kleine luchtspleet worden aangehouden. De wikkelingen zijn w1 = 7 wdg emailledraad 0,5 mm; w2 = 6 wdg 0,5 mm; w3 = w5 = 7 wdg 0,2 mm en w4 = 230 wdg 0,2 mm.
