Voorversterker met RIAA/NAB-korrektie

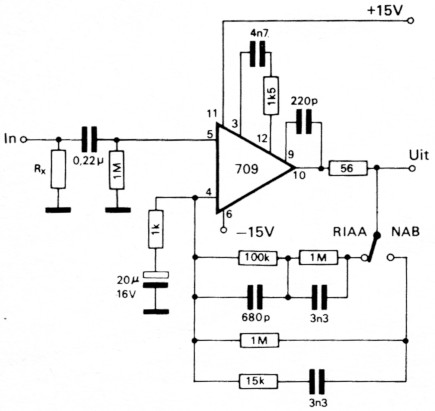

De nevenstaande voorversterkerschakeling heeft een omschakelbaar korrektienetwerk voor NAB- en RIAA-korrektie. De versterking bedraagt 40 dB bij 1 kHz. De afwijking van de genormaliseerde karakteristieken bedraagt in beide gevallen minder dan 4 dB. De waarde van de afsluitweerstand aan de ingang van de versterker is afhankelijk van het toegepaste pick-up-element. Over het algemeen zal de gunstigste waarde voor een magnetodynamisch element 47 kΩ zijn
(Signetics appl.)
