Laag-hoogfilter

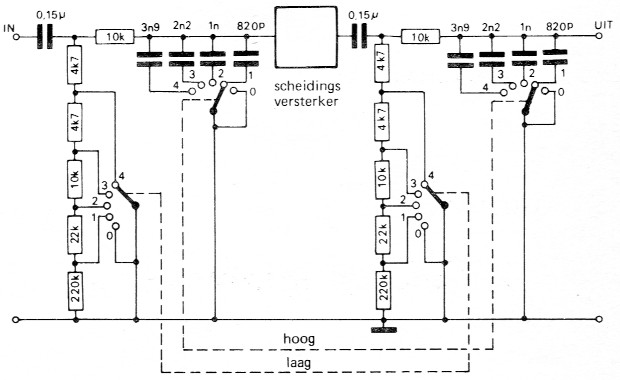

De schakeling bestaat uit twee achter elkaar geschakelde RC-filters, die door een TUN-scheidingsversterker (zie schakeling) worden gekoppeld. De karakteristiek geeft de instelmogelijkheden van het laag-hoog-filter weer. De volgende afvalfrekwenties zijn in to stellen: 40 Hz, 80 Hz, 160 Hz, 270 Hz, 11 kHz, 9 kHz, 4,5 kHz, 3,2 kHz.

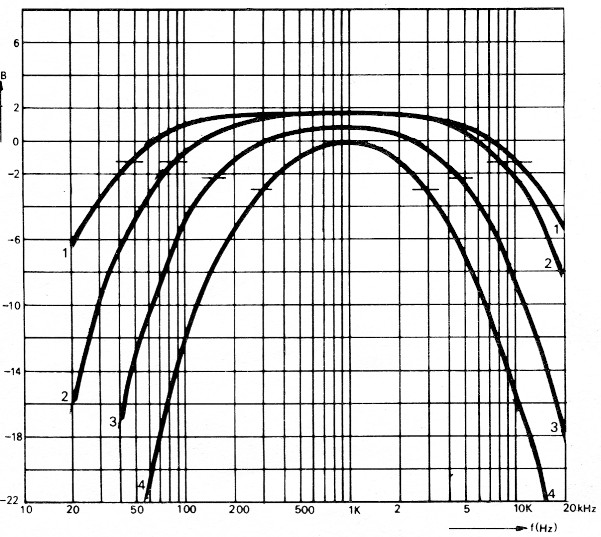

De afsluitweerstand moet minimaal 100 kΩ bedragen. De grafiek geeft de instelmogelijkheden van het laaghoog-filter.
- Kromme 1: 40 Hz - 11 kHz
- Kromme 2: 80 Hz - 9 kHz
- Kromme 3: 160 Hz - 4,5 kHz
- Kromme 4: 270 Hz - 3,2 kHz.
(Valvo appl.)
