7400-one-shot zonder ingangspulsbreedtelimiet
De one-shot (monostabiele multivibrator) heeft het voordeel dat de pulsbreedte van de ingangspuls langer mag zijn dan de gekozen uitgangspulsbreedte.
De gegeven aansluitpunten bij de vier nandpoorten van het 7400-IC gelden voor de DIL-behuizing.

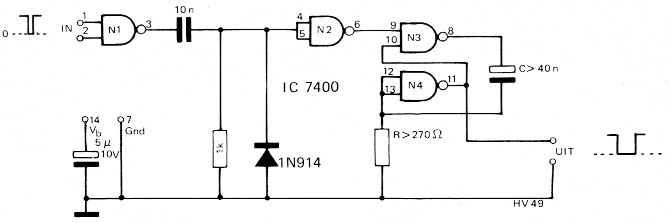

De werking van de schakeling is als volgt: als een van de twee ingangspunten (1 of 2) nul wordt (positieve logika: 1 = +5 V), zal de uitgang van de eerste poort "1" worden. Deze positieve verandering wordt door het netwerk tussen poort N1 en N2 omgezet in een positieve gedifferentieerde puls. Deze puls wordt door poort N2 geinverteerd. Met de geinverteerde puls wordt de eigenlijke one-shot (N3/N4) getriggerd. De pulsbreedte van de one-shot is alleen afhankelijk van de waarde van R en C. De pulsbreedte is vrijwel gelijk aan: τ = RC.
De maksimale waarde voor R is 1,2 k. Condensator C mag elke waarde hebben groter dan 40 nF.
