LF-ijkbron

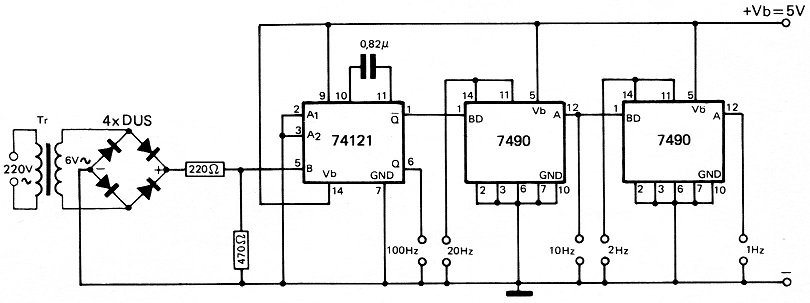

Met een mono-stabiele multivibrator en twee 10-delers is een bijondere goede lf-ijkbron to maken. Als referentie wordt de 50 Hz frekwentie van het lichtnet gebruikt. Deze frekwentie heeft een konstantheid binnen 1/10%, zodat ook de nauwkeurigheid van de ijkfrekwenties binnen 1/10% liggen.
Met behulp van een diodebrug wordt de 50 Hz netfrekwentie omgevormd tot 100 Hz. Deze 100 Hz stuurt de mono-stabiele multivibrator (type 74121).
Achter de mono-stabiele zijn twee 10-delers opgenomen (type 7490).
De Q-uitgang van de mono-stabiele geeft een 100 Hz puls-spanning af (pulsbreedte 1 msec.). De eerste 10-deler geeft een 20 Hz a-symmetrische- en 10 Hz symmetrische blokspanning af. De tweede 10-deler geeft een a-symmetrische 2 Hz- en een symmetrische 1 Hz blokspanning af. Alle uitgangen mogen met 10 k worden belast. De flanksteilheid van de blokspanningen is ongeveer 10 nsek. Voor de referentiespanning kan bijvoorbeeld een beltrafo worden gebruikt.
