Nomogram voor eindversterkers

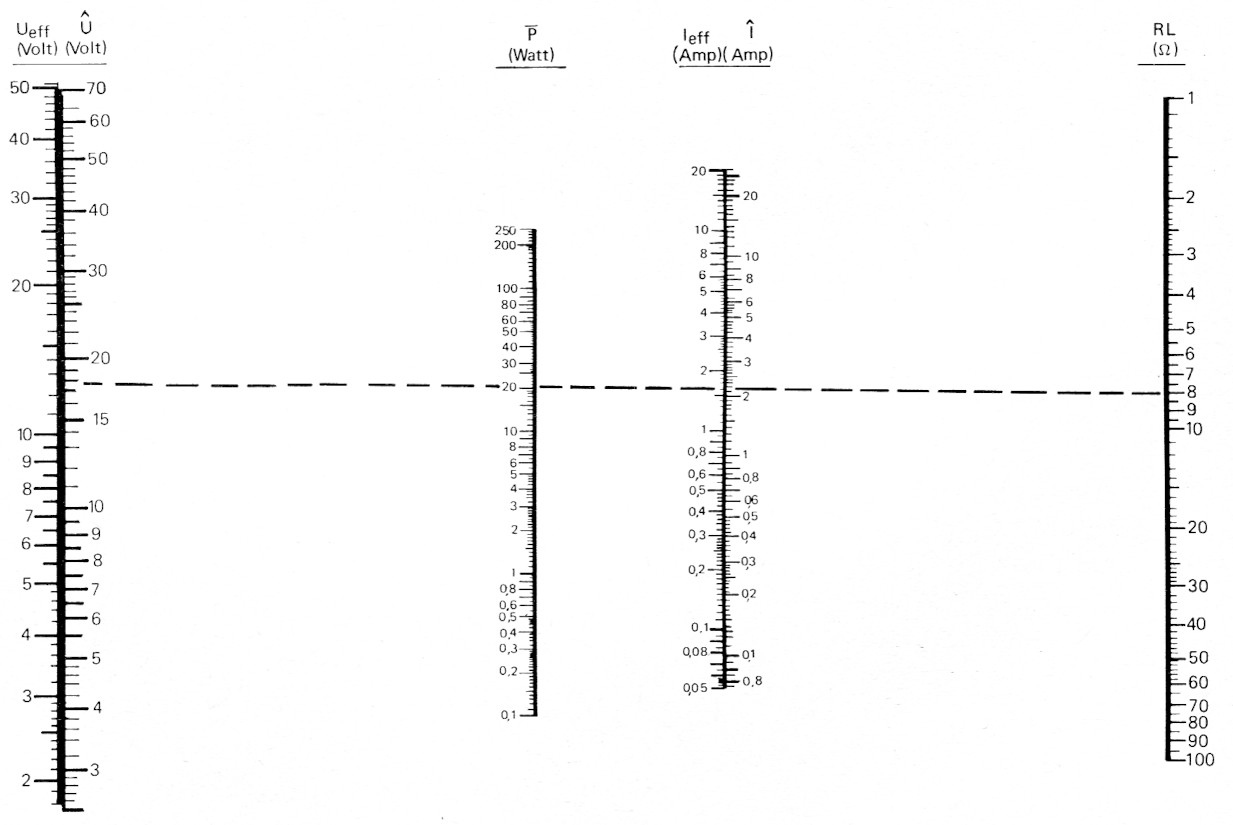

Naar aanleiding van vele vragen van lezers heeft de redaktie een nomogram samengesteld, waarmee bij een bepaald uitgangsvermogen in een gegeven luidsprekerimpedantie de bijbehorende spanningen en stromen kunnen worden afgeleid.
P is kontinu (sinus) vermogen.
RL is de luidsprekerimpedantie
Ueff is de effektieve uitgangsspanning
Û is de topwaarde van de uitgangsspanning
Ieff en Î zijn effektieve en topwaarde van de uitgangsstroom.
De voedingsspanning moet minimaal 2 Û + 4 volt zijn. De voeding moet minimaal Ieff kunnen leveren.
"Muziekvermogen" kan afhankelijk van de voeding en de koeling van de eindtransistor 1,5 - 20 × P zijn! Voorbeeld (zie stippellijn): voor een 20 watt versterker met een 8 Ω luidspreker is U = 18 volt, dus UB.min = 2 × 18 + 4 = 40 volt.
De voeding moet minstens Ieff = 1,6 A kunnen leveren.
