nW kristaloscillator

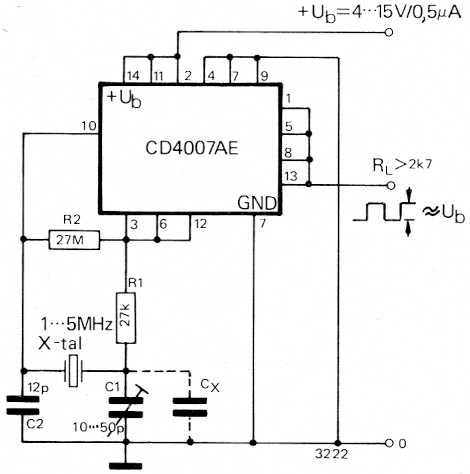

De oscillator is opgebouwd met een CD 4007 van RCA. Dit IC bevat drie COS/MOS inverters. Een van de inverters wordt gebruikt als fazedraaier voor de oscillator. Met de gegeven waarden voor C1 en C2 kunnen kristallen worden geplaatst tussen ca. 820 kHz en 5 MHz. Als Cx wordt toegevoegd aan de schakeling met een waarde van 150 p kan de oscillator werken met kristallen tussen ca. 300 kHz en 1 MHz. Omdat het kristal wordt benut als parallehesonantie-element, kan de oscillator alleen op de eerste harmonische van het kristal werken. Bij het kiezen van een nauwkeurig kristal moet er op gelet worden dat de opgegeven eksterne kapaciteit gelijk is aan de waarde van C1 en Cx samen. Het beste kan dan de waarde van Cx zo worden gekozen dat de eksakte totale kapaciteit van C1 en Cx (samen) wordt bereikt als C1 op ca. 25 p staat ingesteld.
Als de uitgangsbelasting niet aanwezig is wordt bij 5 V voeding totaal ongeveer 10 nW gedissipeerd!
