Fase draaier voor brug
Bij het in brug schakelen van twee versterkers verkrijgt men een versterker met een bijna viervoudig uitgangsvermogen.
Bij deze schakelmetode wordt de luidspreker tussen de twee uitgangen aangesloten en zijn bij een goede balansering geen uitgangselko's nodig.

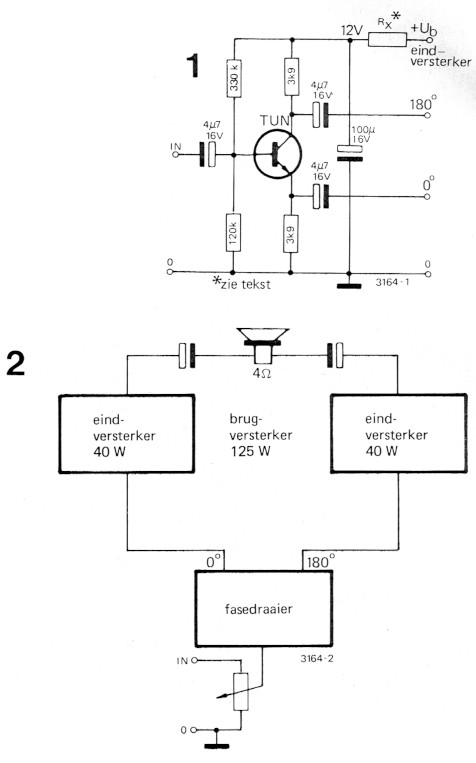

De ingangssignalen van de beide versterkers moeten in tegenfase zijn. Hiervoor zorgt de hiernaast afgedrukte fasedraaier. De schakeling kan rechtstreeks uit de eindversterker worden gevoed. De opgenomen stroom bedraagt slechts 1,5 mA, zodat de waarde van Rx eenvoudig to berekenen is. De spanningsval over Rx bedraagt nl. 1,5 V per kΩ.
Het opgenomen vermogen van een bruggeschakelde versterker is uiteraard het dubbele van wat de stereoversterker normaal verbruikt, zodat de voeding voor dit doel moet worden aangepast.
Voor de duidelijkheid toont het blokschema'tje hoe een en ander moet worden aangesloten.
Een leuke toepassing voor deze fasedraaier is by een 12 V-10 W-autoversterker, opgebouwd met twee 3 W-versterkers en de fasedraaier.
Hierbij moet er echter wel op worden gelet dat de gebruikte eindtransistoren het verdubbelde vermogen kunnen verwerken.
