MD-voorversterker

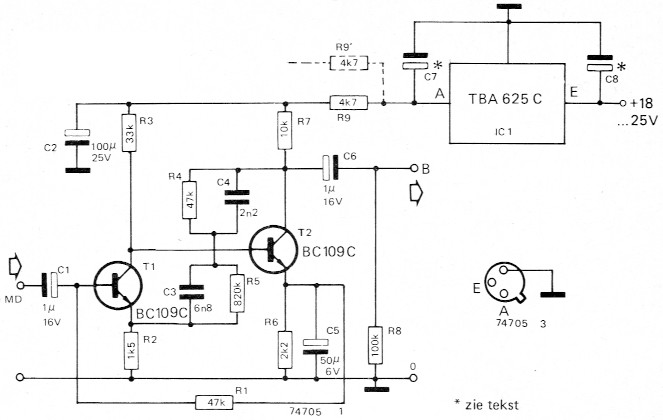

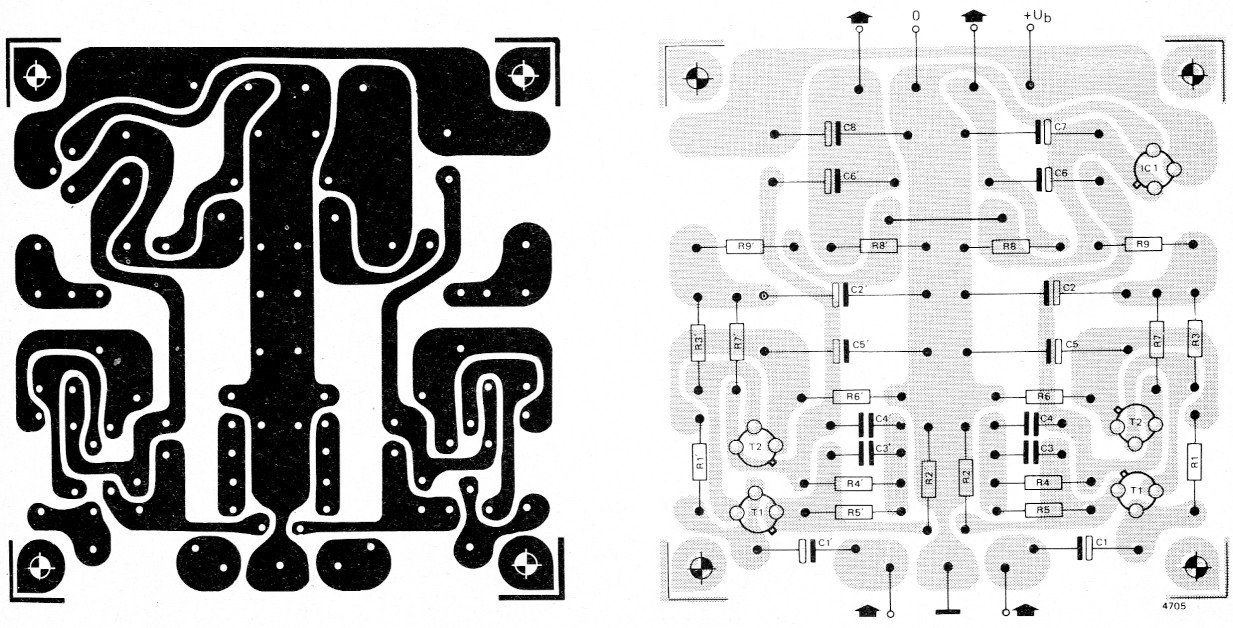

DE MD-voorversterker uit de halfgeergids 1972 (schakeling nr. 102) heeft een bescheiden maar waardevolle uitreiding ondergaan in de vorm van een stabilisatiegedeelte met behulp van IC TBA 625. De print van de MD-voorversterker werd aangepast zodat het geheel ook zeer geschikt is om te worden ingebouwd in de platenspeler.

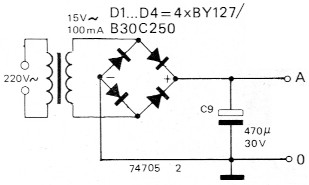

De voedingsspanning wordt door het IC TBA 625 C gestabiliseerd en bedraagt 15 Volt. Door de uitstekende bromonderdrukking van dit IC, kan worden volstaan met een simpel voedingsgedeelte zoals geschetst in fig. 2. De beide tantaalelko's C7 en C8 (10 - 22 µF/25 V) zijn erg belangrijk omdat hiermee oscilleerneigingen worden tegengegaan. Indien de ingangsspanning voor het IC uit een reeds bestaande voeding wordt betrokken, dient er rekening mee te worden gehouden dat deze spanning (aan punt E van het IC) niet hoger mag zijn dan maksimaal 27 V. De zeer geringe stroomopname van de MD-voorversterker maakt dat een stabilisatie-IC ook voor een stereo-uitvoering voldoende is; ekstra koeling is hierbij niet vereist. Bij inbouw in de platenspeler kan de netspanning het beste worden betrokken uit de voedingslijn van de motor zodat de versterker automatisch wordt in- en uitgeschakeld.
