Stabiele cosmos oscillator
Bij deze schakeling is de drempelspanning van de als inverter geschakelde nand-poort onafhankelijk van de voedingsspanning (binnen een bereik van 3 V ... 15 V) en onafhankelijk van de temperatuur (binnen een bereik van -55°C - +125°C).
De frekwentiestabiliteit wordt daardoor alleen bepaald door de temperatuurkoefficienten van de frekwentie-bepalende komponenten Rt en Ct. Binnen het genoemde temperatuurs- en spanningsbereik kan een frekwentiestabiliteit van 2% worden bereikt. Het ontwerp leent zich daarom uitstekend voor gebruik als clockgenerator en soortgelijke toepassingen.

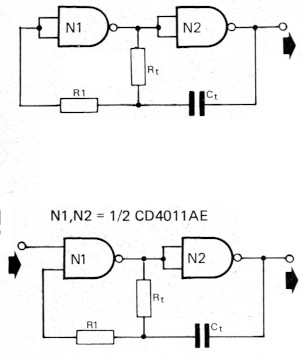

In de uitvoering zoals geschetst in fig. 2, kan de oscillator ingeschakeld worden door een '1' aan de ingang van N1 en uitgeschakeld worden door een '0'. In plaats van de hier gebruikte nandpoort kunnen ook andere cos/mos komponenten, zoals NA+. een nor-poort of een inverter, worden toegepast.
Dimensionering:
T ≈ 2,5 × Rt × Ct
R1 ≥ 2 × Rt
Bijvoorbeeld:
T = 1 ms
Rt = 390 k
Ct = 1 nF
R1 = 1 M
