Programmeerbare frekwentiedeler
Programmeerbare frekwentiedelers kunnen uitstekend gebruikt worden bij het opwekken van een groot aantal deelfrekwenties uit een grondfrekwentie. Een schakeling waarbij dit soort delers wordt toegepast is by. de frekwentiesintesizer.

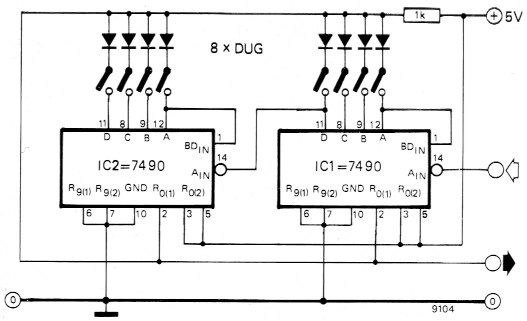

Programmeerbare delers zijn over het algemeen nogal prijzig. Een goedkope oplossing biedt de hier gegeven schakeling. Twee in kaskade geschakelde 7490's zijn in dit geval programmeerbaar gemaakt door het resetpunt instelbaar te maken. De BCD-uitgangen van de twee delers worden hiertoe via dioden verbonden met de resetingangen. Door meer of minder schakelaars te sluiten kan de gewenste deelfaktor worden ingesteld. Een voorbeeld: De schakeling deelt door 75, als de schakelaars van IC1 op ABCD = '1' worden ingesteld en de schakelaars van IC2 op ABCD = '1'. De streepaanduiding betekent in dit geval een geopende schakelaar; de andere schakelaars dienen geslot en te zijn. Wanneer de teller de in de BCD-kode ingestelde waarde bereikt komen de R01-ingangen op een logisch '1'-nivo te liggen, zodat de tellers worden gereset. Hiema begint de teller weer van vorer of aan.
