LF-versterker met LM 386

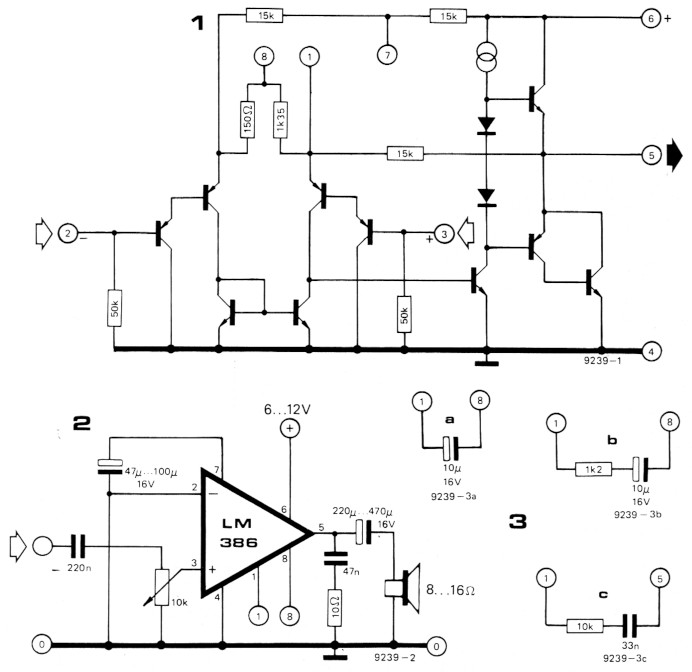

Het IC LM 386 is een low-power LFversterker voor lage voedingsspanningen en wordt geleverd in een plastic 8-pens DIL-behuizing. Figuur 1 toont het inwendig schema van het IC.
Zonder aansluiting van eksterne komponenten aan de pennen 1 en 8 levert het IC een 20-voudige spanningsversterking; met eksterne komponenten kan de spanningsversterking worden opgevoerd tot ca. 200 maal. Bij de versterkerschakeling van figuur 2 wordt met toevoegsel 3a een versterking van 200 maal en met toevoegsel 3b een versterking van ca. 50 maal verkregen.
Door het netwerk 3c tussen de pennen 1 en 5 aan te brengen wordt ongeveer 5 dB ekstra versterking van de lage tonen verkregen.
Het uitgangsvermogen bedraagt ongeveer 500 mW bij een luidsprekerimpedantie van 16 ohm. Het IC leent zich door zijn lage ruststroom van ca. 3 mA bizonder goed om te worden gebruikt in allerlei batterij-gevoede apparaten.
