Frekwentie verdubbeling met ic 4011

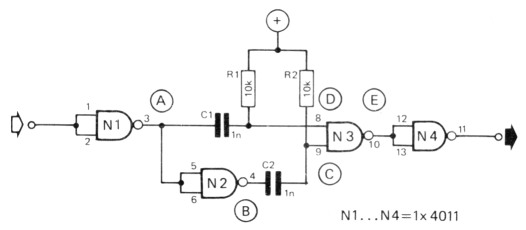

Figuur 1. Schema.
De frekwentieverdubbelaar bestaat uit een inerter (N2), twee differentieer-schakelingen (R1/C1 en R2/C2) en een NAND-schakeling (N3). De als inerter geschakelde NAND's N1 en N4 dienen als in- en uitgangsbuffertrap.
De negatieve flank van het ingangssignaal wordt door R1/C1 gedifferentieerd, terwijl de positieve flank na inversie door N2 gedifferentieerd wordt door R2/C2.
De NAND-schakeling N3 geeft bij iedere verandering van de logische toestand aan de ingang een impuls aan de uitgang.
Tussen de ingang en de uitgang van de schakeling treedt dus frekwentieverdubbeling op.

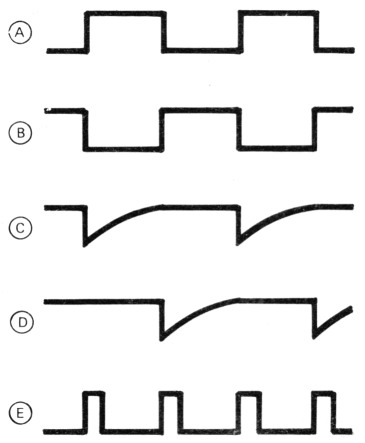

In het impulsdiagram zijn de signalen op bepaalde punten in de schakeling weergegeven (ingangsfrekwentie 10 kHz). Het is duidelijk, dat de impuls-duur van de uitgangsimpulsen ongeveer gelijk zal zijn aan de tijdkonstante R.C van de differentieerschakelingen. Deze tijdkonstanten dienen dus klein gekozen te worden t.o.v. de impulsduur van het ingangssignaal.
Figuur 2. Impulsdiagram.
