Regelbare gestabiliseerde voeding 0 - 30 V 1 A

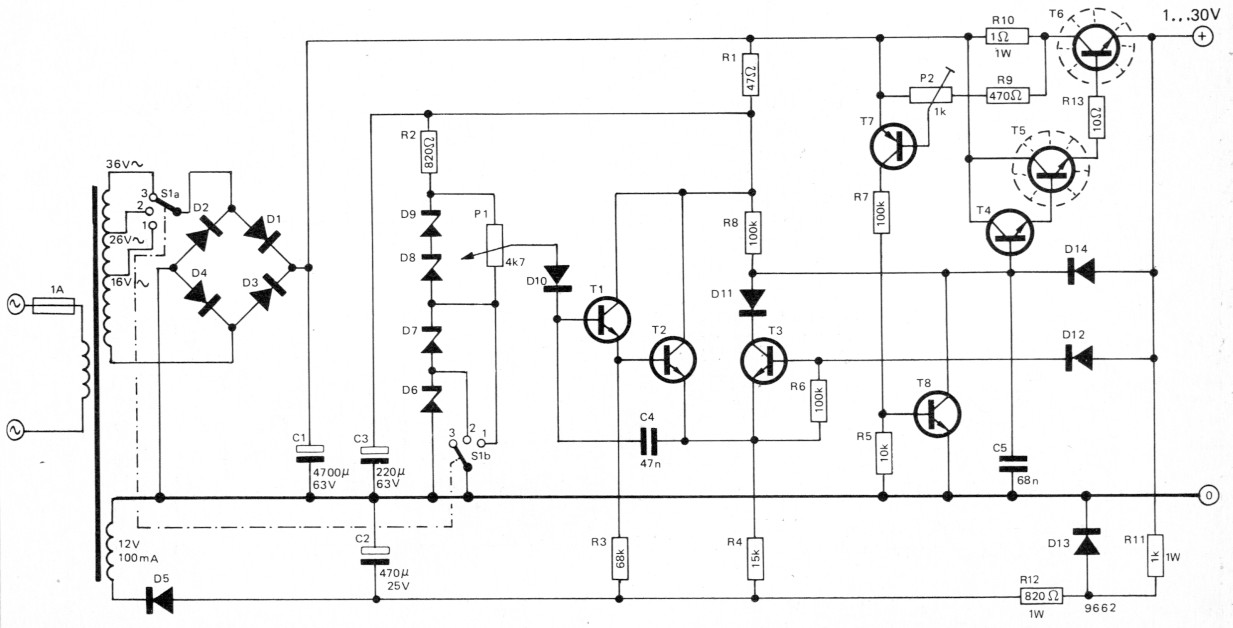

Gezien de doorbraak van geihtegreerde spanningsregelaars kan dit ontwerp gezien worden als de laatste der (diskreet opgebouwde) Mohikanen. Teneinde de dissipatie in de serietransistoren te beperken, is het totale regelbereik in 3 deelbereiken opgesplitst; bij ieder deelbereik behoort een bepaalde sekundaire wisselspanning van de trafo (S1a) en een bepaalde zenerreferentiespanning (S1b). Als de uitgangsspanning tot nul volt geregeld dient te worden, is een negatieve hulpspanning nodig. Deze wordt via D5 en C2 betrokken uit een 12 volts-hulpwikkeling (evt. een apart trafootje hiervoor nemen) .Men kan deze negatieve hulpspanning evt. ook uit de hoofdwikkeling betrekken (zie Elektuur, mei 1974). Bij netspanningsvariaties van ±35 V varieert de uitgangsspanning maksimaal ±25 mV. Bij vollast (1 ampere) staat er hooguit 15 mV brom op de uitgang.
Korte beschrijving van de werking: Met P1 wordt een regelbaar gedeelte van de referentiespanning via DIO en T1 aan de plus-ingang van de verschiltrap T2/T3 toegevoerd; aan de miningang wordt de uitgangsspanning via D12 toegevoerd. Het versterkte verschilsignaal belandt via Dll bij de serietransistor, opgebouwd met T4, T5 en T6. Op klassieke wijze wordt aldus een regelsisteem verkregen dat er voor zorgt dat de uitgangsspanning konstant blijft bij variaties in de belastingsstroom. De komponenten T7, T8, R5, R7, R9, R10 en P2 zorgen voor een begrenzing van de belastingsstroom. Zodra T7 gaat geleiden (en dat hangt of van de spanning over R10 en de stand van P2), komt T8 in verzadiging en daalt de uitgangsspanning.
In stand 3 van S1 kan de uitgangsspanning met P1 geregeld worden tussen 20 en 30 V; in stand 2 ligt het regelbereik tussen 10 en 20 V en in stand 1 van S1 tussen nul en 10 V.
Met P2 wordt de maksimale stroom afgeregeld op 1 ampere. Hierbij moet erop worden gelet dat de stroombegrenzing niet werkt met de Loper van P2 helemaal naar links gedraaid. Enige voorzichtigheid is dus geboden.
| D1,D2,D3,D4 | 4 x 50 V/2 A ... B50C2200 |
| D5,D13 | 1N4001 |
| D10,D11,D12,D141N4148 | |
| D6,D7 | 10 V 400 mW 5% |
| D8,D9 | 5V1 400 mW 5% |
| T1,T2,T3,T4,T8 | BC107 |
| T5 | BD137 |
| T6 | 2N3055 |
| T7 | BC177 |
G. Ebner.
