3-dB-Chebyshev filter/versterker

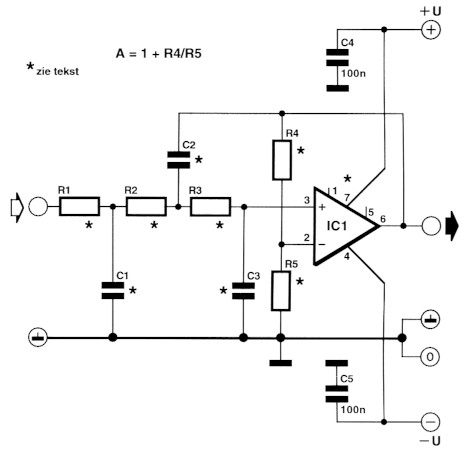

Elders in deze Halfgeleidergids is een 1-dB-versie van een derde orde Chebyshev-filter te vinden. Deze 3-dB-versie heeft na het kantelpunt een nog lets steilere helling. Inherent nadeel is de nog grotere rimpel in de doorlaatband en de nog grotere uitslingeringen bij de blokresponsie. De opgegeven frequentie is het kantelpunt bij -3 dB. Ook Kier zijn twee tabellen afgedrukt. Tabel 1 geeft de uitvoering met drie gelijke weerstanden voor de filtersectie met theoretische waarden voor de condensatoren, zodat bij conversie naar hoogdoorlaat drie gelijke condensatoren toegepast kunnen worden. De resulterende 'kromme' waarden voor de weerstanden kunnen met E96-waarden worden samengesteld.
| A[dB] | C1 | C2 | C3 |
|---|---|---|---|
| 0 | 57,571 n | 619,02n | 403,12 p |
| 5 | 65,696 n | 23,996 n | 10,205 n |
| 6 | 66,756 n | 21,061 n | 11,442 n |
| 10 | 70,926 n | 14,003 n | 16,197 n |
| 14 | 75,498 n | 10,032 n | 21,240 n |
| 20 | 83,776 n | 6,3885 n | 30,059 n |
Tabel 2 geeft meer praktijkgerichte waarden voor de filtersectie door E12-waarden voor de condensatoren en theoretische waarden voor de weerstanden (die met 1%-exemplaren samengesteld kunnen worden). Voor de opamp kan men beter een zeer snelle uitvoering toepassen om de overdracht niet te beinvloeden, zeker bij meer versterking en hogere frequenties.
| A[dB] | C1 | R1 | C2 | R2 | C3 | R3 |
|---|---|---|---|---|---|---|
| 0 | 56 n | 10,299 k | 560 n | 10,493 k | 390 p | 12,171 k |
| 5 | 68 n | 9,3222 k | 22 n | 11,270 k | 10 n | 10,235 k |
| 6 | 68 n | 9,8636 k | 22 n | 9,6024 k | 12 n | 9,4615 k |
| 10 | 68 n | 10,665 k | 15 n | 9,5068 k | 15 n | 8,6424 k |
| 14 | 82 n | 8,7960 k | 10 n | 10,416 k | 22 n | 9,7338 k |
| 20 | 82 n | 10,508 k | 6,8 n | 9,4462 k | 33 n | 8,8083 k |
