SCART kabels

SCART (of Euroconnector) is een oorspronkelijk Franse standaard voor het verbinden van audiovisuele apparaten.

Een SCART-connector bestaat uit 21 pinnen en voorziet in analoge audio- en videosignalen in beide richtingen. De connector maakt het mogelijk eenvoudig externe apparatuur zoals videorecorders en dvd-spelers aan te sluiten op de televisie.

SCART staat voor Syndicat des Constructeurs d'Appareils Radiorécepteurs et Téléviseurs. In Frankrijk wordt de connector vaak Péritel genoemd.

Voor de introductie van de SCART-connectoren bestond er geen gestandaardiseerde manier om een signaal naar de televisie te sturen anders dan de hoogfrequente antenneïngang, en zelfs de antenne-aansluitingen verschilden per land. Op apparaten waar wel een videoingangsmogelijkheid op zat, was deze connector vaak fabrikantspecifiek. Bijvoorbeeld, een VHS-videorecorder kon zowel connector voor een composiet videosignaal hebben in de vorm van een Duitse DIN-plug als een Amerikaanse tulpstekker.

Dankzij SCART is het aansluiten van apparaten een stuk eenvoudiger geworden. Er is slechts één kabel tussen de verschillende apparaten nodig die onmogelijk verkeerd aangesloten kan worden. Door de veelheid aan signalen die door de kabel gaan is er geen behoefte meer aan extra kabels. Apparaten met meerdere SCART-connectoren sturen het signaal dat binnenkomt, indien zij niet actief zijn, onveranderd weer uit, zodat het mogelijk is een hele keten van apparaten op de televisie aan te sluiten.

Scart scart stekker

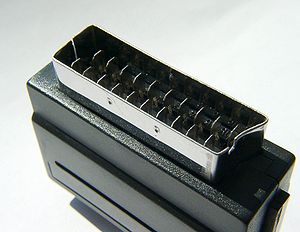

SCART stekker.

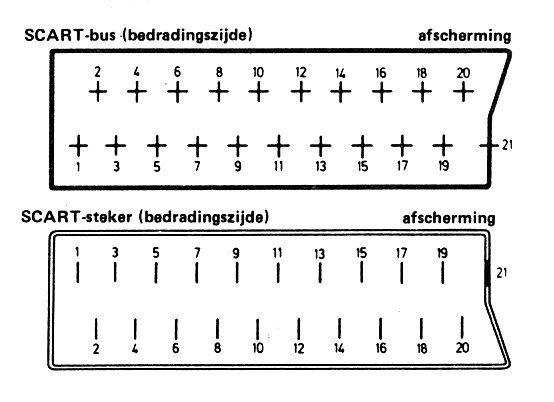

Aansluit gegevens SCART plug
Pin nummer Gebruik Opmerkingen
1 Audio uit, R of K2
2 Audio in, R of K2
3 Audio uit, L of K1 of mono
4 Audio massa
5 Blauw massa
6 Audio in, L of K1 of mono
7 Blauw
8 Schakelspanning
9,5 - 12 V Periferie (4:3)
5 - 8 V Periferie breedbeeldsignaal (16:9)
0 - 2 V TV ontvangst
Bij een ingangsweerstand ≥ 10 kΩ en een ingangscapaciteit ≤ 2 nF.
9 Groen massa
10 Digital Data Bus in
11 Groen
12 Digital Data Bus uit
13 Rood massa
14 Digital Data Bus massa
15 Rood / chroma
16 Blanking-siganaal, "1" = blanking
0 0 - 0,4 V
1 1- 3 V
RL 75 Ω
17 Video massa
18 Blanking massa
19 Video uit CVBS
20 Video In CVBS
21 Stekker afscherming en/of massa Verbonden met chassis

Zowel de TV als de randapparatuur is op de zelfde wijze bedraad. Dit betekend dat in- en uitgang met elkaar verbonden wordt. men kan hierdoor dan ook een DVD speler op een videorecorder aansluiten met de zelfde kabel.

D2B (Digital Data Bus) is een IEC-standaard voor een seriële communicatiebus. De bus werd ontwikkeld door Philips in de jaren '70 met als doel huisautomatisering. In SCART staat deze bus het toe apparaten digitaal gegevens uit te wisselen.

Scartkabel
Complete SCARTkabel.
