LED's
Een led (van het Engelse light-emitting diode) is een elektronische halfgeleidercomponent opgebouwd als een diode, die bij stroomdoorgang in de doorlaatrichting licht uitstraalt. Dit kan zichtbaar licht in diverse kleuren zijn, maar ook infraroodstraling of ultraviolette straling. Na de uitvinding ervan in 1962, werden leds alleen gebruikt als indicatorlampje en voor signaaloverdracht. Als gevolg van technologische verbeteringen is de lichtopbrengst toegenomen en aan het eind van de jaren 1990 konden leds geproduceerd worden die geschikt waren als lichtbron voor het gewone dagelijkse gebruik. Meestal is een led ingebouwd in een kleine doorzichtige behuizing van een paar millimeter groot, die tevens als lens fungeert.
Geschiedenis
In 1907 ontdekte de Britse radiopioneer Henry Joseph Round dat het contactpunt van een kristaldetector licht kan geven, ook merkte hij dat verschillende materialen en spanningen verschillende kleuren kunnen leveren. In 1927 publiceerde de Russische wetenschapper Oleg Losev in een Russisch tijdschrift details over wat men zou kunnen beschouwen als de eerste LED en vroeg een octrooi aan. Losevs werk bleef echter onopgemerkt en hij kwam tijdens het Beleg van Leningrad om. Daarbij waren de materialen die hij gebruikte niet bijzonder geschikt voor een goede lichtopbrengst en zo duurde het tot 1962 voordat de led echt doorbrak. In dat jaar ontwikkelde Nick Holonyak een werkende led.
Lees hier verder.
Led symbool

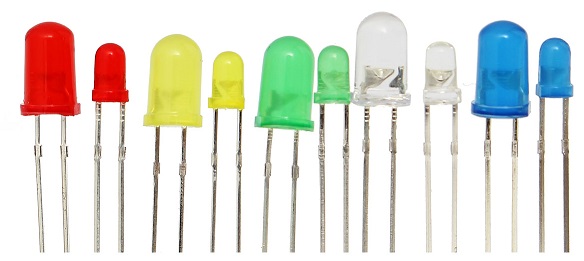

Standaard leds
| Color | Size | Wavelength (nm) | Voltage (V) | Current (mA) | Intensity (mcd) |
|---|---|---|---|---|---|
| Red | 3 mm | 620 - 630 | 1.9 - 2.1 | 20 | 3000 - 4000 |
| Red | 5 mm | 620 - 630 | 2.8 - 3.1 | 20 | 4000 - 5000 |
| Yellow | 3 mm | 580 - 590 | 1.9 - 2.1 | 20 | 5000 - 6000 |
| Yellow | 5 mm | 580 - 590 | 2.8 - 3.1 | 20 | 4000 - 5000 |
| Green | 3 mm | 570 - 573 | 3.2 - 3.4 | 20 | 10000 - 12000 |
| Green | 5 mm | 570 - 573 | 3.0 - 3.4 | 20 | 12000 - 14000 |
| White | 3 mm | 610 - 620 | 1.8 - 2.2 | 20 | 3000 - 4000 |
| White | 5 mm | 500 - 620 | 3.0 - 3.2 | 20 | 12000 - 14000 |
| Blue | 3 mm | 460 - 470 | 3.2 - 3.4 | 20 | 3000 - 4000 |
| Blue | 5 mm | 460 - 470 | 3.0 - 3.4 | 20 | 5000 - 6000 |
| Uled 2.0 V | Uled 3.0 V | Uled 3.1 V | Uled 3.3 V | |
|---|---|---|---|---|
| R (Ω) | R (Ω) | R (Ω | R (Ω) | |
| 3,3 V | 68 | 15 | 10 | n.a. |
| 5 V | 150 | 100 | 100 | 82 |
| 12 V | 560 | 470 | 470 | 390 |
| 13,8 V | 560 | 560 | 560 | 470 |
| Uled 2.0 V | Uled 3.0 V | Uled 3.1 V | Uled 3.3 V | |
|---|---|---|---|---|
| R (Ω) / W | R (Ω) / W | R (Ω) / W | R (Ω) / W | |
| 5 V | 33 / ½ | 22 / ¼ | 18 / ¼ | 18 / ¼ |
| 12 V | 100 / 1 | 82 / 1 | 82 / 1 | 82 / 1 |
| 13,8 V | 120 / 1,5 | 100 / 1 | 100 / 1 | 100 / 1 |
Multicolor LEDS
Bij multi-color leds zitten er meerdere leds in een behuizing.
De eerste multicolor was een rood/groen led.
RGB-led
De nieuwste multicolor leds zijn RGB-leds welke bijna iedere kleur kunnen uitstralen.

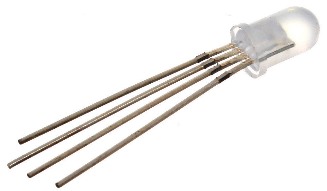

5 mm RGB-LED.
Zevensegmentendisplay
Common pin
Om meerdere leds samen te voegen in een display worden of de anodes of de kathodes met elkaar verbonden. We spreken dan over common anode of common kathode.

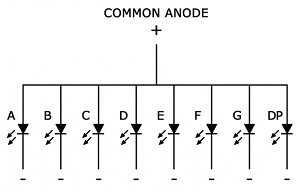

Schema van een commen anode display.

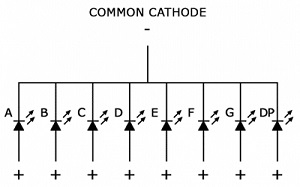

schema van een common kathode display.
Een zevensegmentendisplay (of 7-segmentdisplay) wordt gebruikt om cijfers (en soms letters) aan te geven.
Het display bestaat uit zeven staafvormige segmenten die gerangschikt zijn in de vorm van een licht naar rechts overhellende '8', waarmee alle cijfers redelijk leesbaar te vormen zijn. De letters A, b, C, d, E en F zijn ook mogelijk (voor de weergave van hexadecimale getallen). Elk segment kan afzonderlijk 'aan' of 'uit' gezet worden. Soms is er een decimale punt aanwezig (waardoor er eigenlijk acht segmenten zijn).
Van de tien cijfers werd aanvankelijk vooral het cijfer '2' lelijk gevonden. Tegenwoordig komen zevensegmentscijfers zo vaak voor dat we eraan gewend geraakt zijn. De bovenste en onderste horizontale streepjes werden vroeger bij een 6 of 9 (zogenaamde tail segments) niet aangestuurd door de hardware. Het idee was dat bij het uitvallen van een andere segment een 8 onopgemerkt als een 6 of 9 zou kunnen uitzien.
Een bezwaar kan ook het cijfer '7' zijn. Liggen de cijfers verdiept en kijkt men schuin van boven, dan is het horizontale streepje niet zichtbaar en ziet men een '1'.
Naamgeving van de segmenten
Samenvoegen

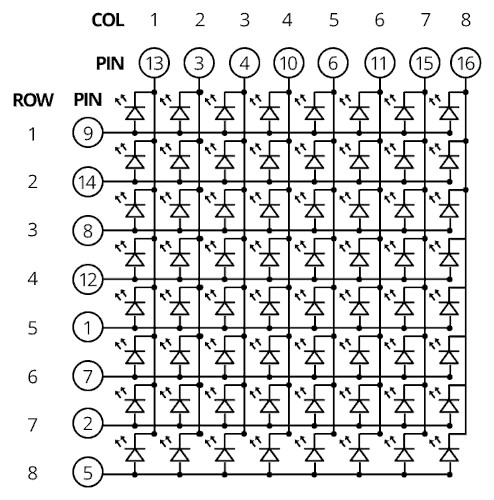

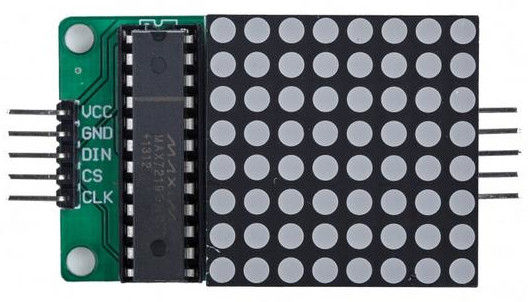

Om een klok ov uitleesdisplay te maken dienen we meerdere displays samen te voegen en deze in een array met elkaat te verbinden. De digits worden dan achter elkaar aangestuurd in een multiplex mode.

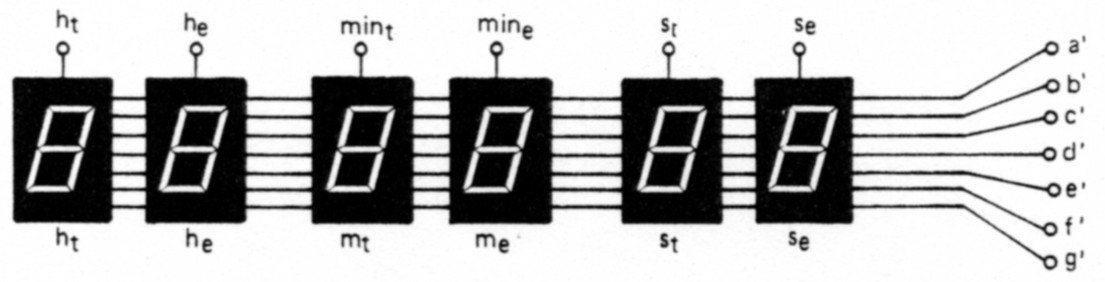

Klok display met common anode displays.
Hebben we ook nog een decimale punt nodig dan wordt ook deze in de arry aangesloten.
Links
Mulitisegment display
Naast de 7 segments bestaan er ook nog de 9, 14 en 16 segments displays.
