Klok
Een realtimeklok (Real-time Clock, RTC (en)) is een computerklok (meestal een geïntegreerd circuit) die de tijd bijhoudt, ook als de computer uitstaat. Zulke klokken worden gebruikt in alle soorten computers waaronder alle moderne personal computers. RTC's kunnen ook teruggevonden worden in veel embedded systems.
Realtimeklokken worden gevoed door een batterij die niet verbonden is met de normale voeding van de computer. Klokken die niet realtime zijn, kunnen daarentegen niet werken als de computer uitstaat.
DS3231

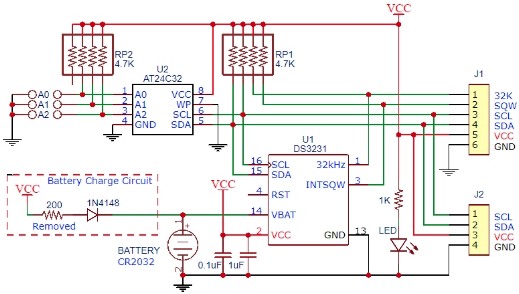

De DS3231 is een I2C precisie real time clock memory module. De bedrijfsspanning ligt tussen 3.3 - 5.5 V.
De AT24C32 is een 32 kB EEPROM met I2C-bus. Er kunnen maximaal 8 EEPROMS op de I2C bus worden aangesloten.

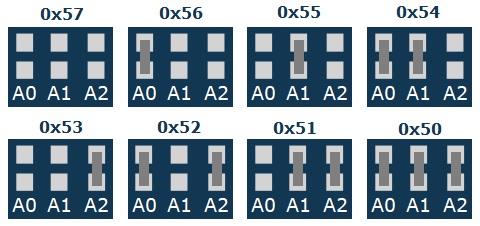

Jumper settings voor het eeprom adres.
| 32K | outputs from the DS3231 chip a very accurate 32KHz oscillator |
|---|---|
| SQW | outputs a square-wave signal from the DS3231 chip. The frequency of the square-wave can be changed between 1Hz, 4kHz, 8kHz, or 32kHz programmatically. This pin can also be used programmed as an interrupt output. |
| SCL | input pin for I2C Serial Clock |
| SDA | input/output pin for I2C Serial Data |
| VCC | Voedingsspanning tuusen +3.3V en +5.5V DC |
| GND | Ground |
De SCL, SDA, VCC en GND pennen aan the rechter zijde van de module zijn verbonden met de pennen op de linkerzijde.
De batterij is een Li CR2032.
Adressen
De klokchip heeft adres 0x68.
De EEPROM-chip is in te stellen tussen 0x50 t/m 0x57. De standaard instelling is 0x57.
