Keyboards
Matrix keyboards
Een toetsenbordmatrixcircuit is een ontwerp dat wordt gebruikt in de meeste elektronische muziektoetsenborden en computertoetsenborden waarin de toetsschakelaars worden verbonden door een raster van draden, vergelijkbaar met een diodematrix. Bijvoorbeeld, 16 draden gerangschikt in 8 rijen en 8 kolommen kunnen 64 toetsen verbinden - voldoende voor een volledig bereik van vijf octaven (61 noten). Door deze kruisingen te scannen, kan een toetsenbordcontroller bepalen welke toetsen op dat moment worden ingedrukt.
Dit type toestenboord moet door een controler of door de arduino gescand worden.

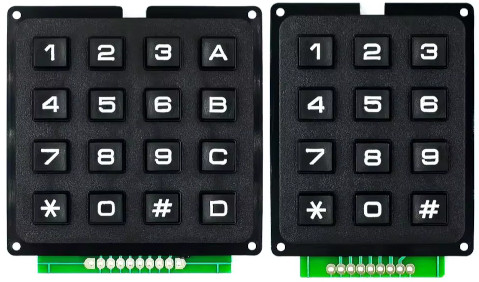

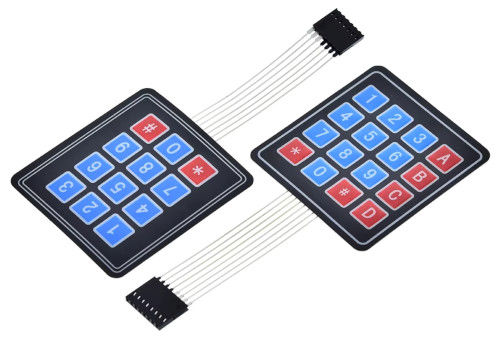

Matrix toetsenboord 4×4 en 4×3.
Aansluiting gezien van toetsen zijde:
4 × 4: NC - C1 - C2 - C3 - C4 - R1 - R2 - R3 - R4 - NC.
4 × 3: NC - C1 - C2 - C3 - R1 - R2 - R3 - R4 - NC.
