PCA 9685 16 channel PWM module

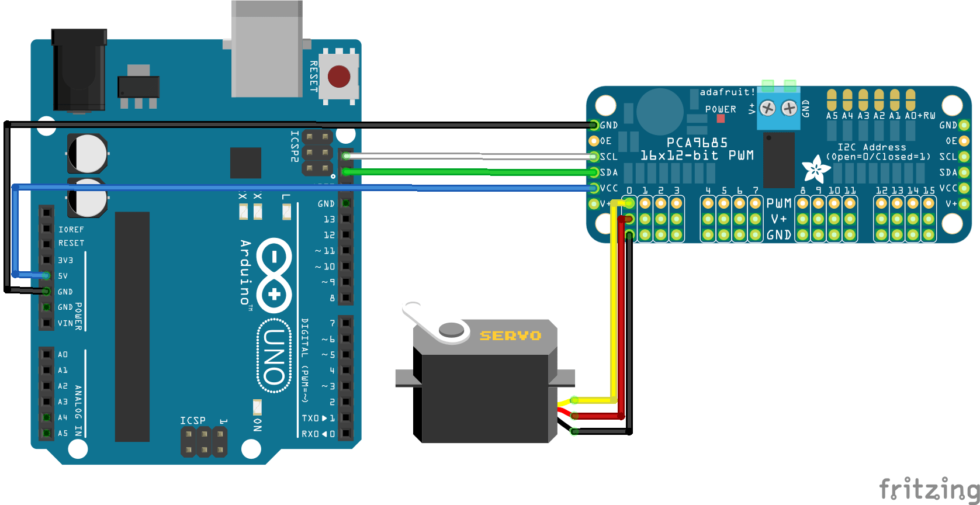

This board/chip uses I2C 7-bit address between 0x40-0x7F, selectable with jumpers.
Fysieke eigenschappen

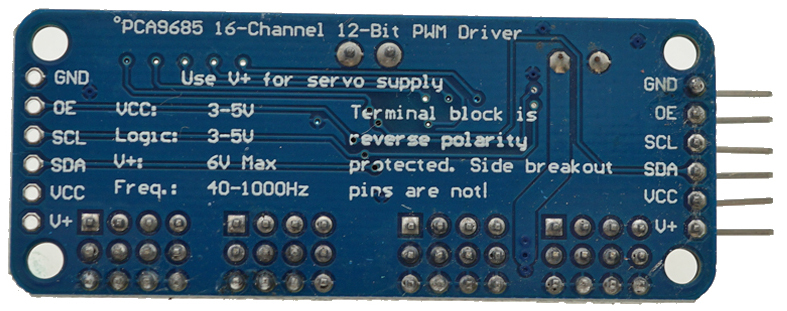

- De PCA9685-chip is gewikkeld in het midden van het bord
- Voedingsingangsaansluiting
- Groene stroomindicator
- In de 4 groepen van 3-pins connector om het plaatsen van 16 servomotoren te vergemakkelijken (servomotorstekker iets breder dan 0,1 ")
- De polariteit van de omgekeerde polariteit wordt ingevoerd op het aansluitblok
- V + -lijn om een grote condensator te plaatsen, de maximale externe ingangsspanning is afhankelijk van de 10V 1000µF-condensator
- Alle PWM-uitgangslijnen hebben een weerstand van 220 ohm in de serieweerstand en kunnen eenvoudig LED aansturen
Features overig
- 16-voudige stuurinrichtingbediening
- De PCA9685-chip is gewikkeld in het midden van het bord
- Alle PWM-uitgangslijnen hebben een weerstand van 220 ohm in de serieweerstand en kunnen eenvoudig LED aansturen
Technische parameters
- Voltage: DC5-10V voeding
- Communicatie-interface: I2C
- 16-voudige stuurinrichtingbediening
- Afmetingen: 25 × 61 mm
