Controller

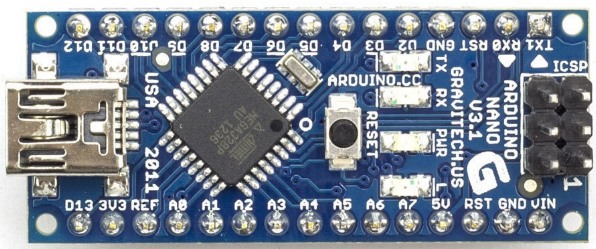

Arduino Nano. Dit is een kleine versie met precies dezelfde mogelijkheden als de Duemilanove, maar hij mist een 6V-adapter-plug en is op een breadboard te plaatsen. De afmeting is zo klein doordat gebruik wordt gemaakt van een vastgesoldeerde Atmega-chip in een SMT TQFP-behuizing. De communicatie met de pc gaat met USB mini-B. Door de breadboardpinnen is het minder eenvoudig om shields te gebruiken. Er is een adapterboard of een bandkabel als verbinding nodig.
| Microcontroller | ATmega328 |
| Operating Voltage | 5 V |
| Clock Speed | 16 MHz |
| Flash Memory | 32 kB of which 2 kB used by bootloader |
| SRAM | 2 KB |
| EEPROM | 1 KB |
| Analog IN Pins | 8 |
| DC Current per I/O Pins | 40 mA |
| Input Voltage | 7 - 12 V |
| Digital I/O Pins | 22 (6 of which are PWM) |
| PWM Output | 6 |
| Power Consumption | 19 mA |
| PCB Size | 18 × 45 mm |
| Weight | 7 g |

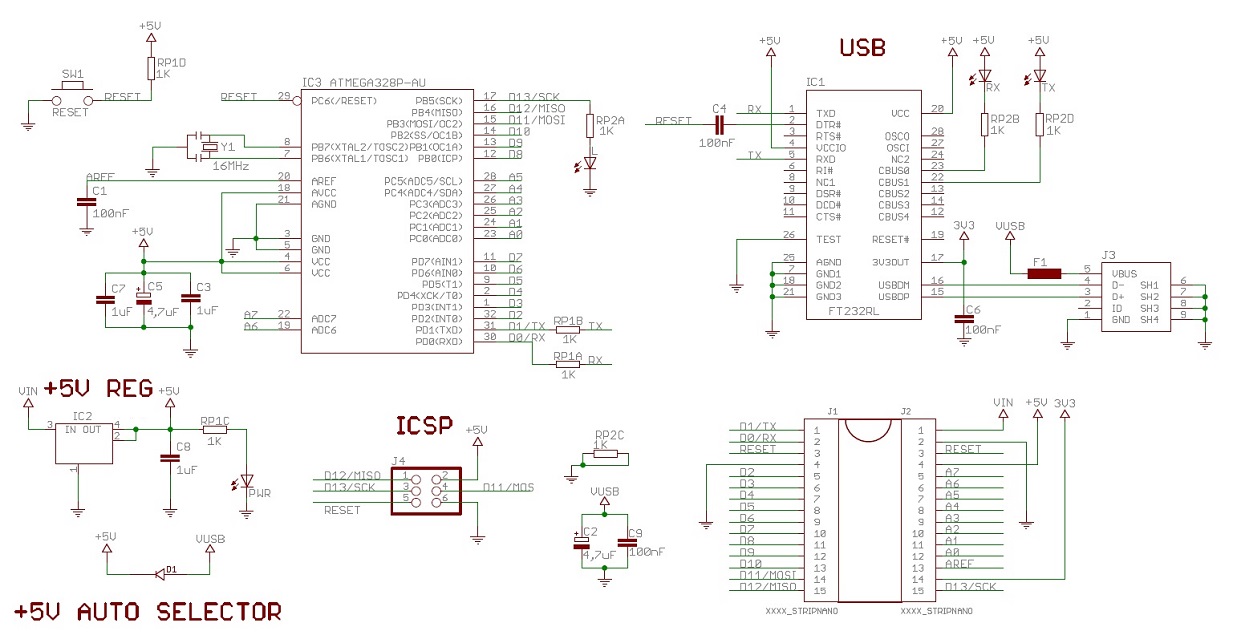

Schema

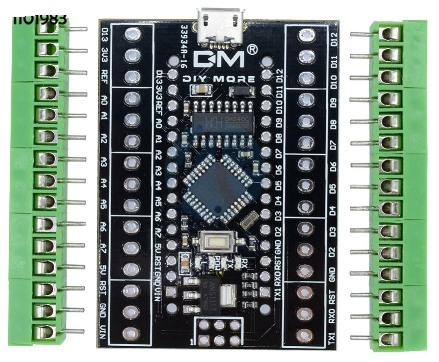

Varianten
