Digital humidity and temperature sensors
Luchtvochtigheid
De waarden die de sensor afgeeft zijn relatieve vochtigheid en temperatuur is °C. Voor dagelijks gebruik is alleen de relative vochtigheid van belang.

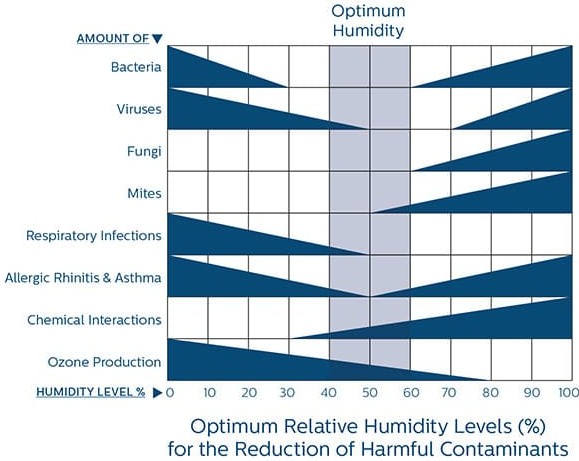

Op de onderstaande figuur is te zien dat bepaalde RV waardes de gezondheid schaden. het paarse gebied geeft de optimale waarden voor de RV aan.
Luchtvochtigheid is de natuurkundige grootheid die staat voor de hoeveelheid vocht in de lucht.
De hoeveelheid vocht kan uitgedrukt worden in een absolute hoeveelheid. Dat is de hoeveelheid water in een vastgestelde hoeveelheid lucht.

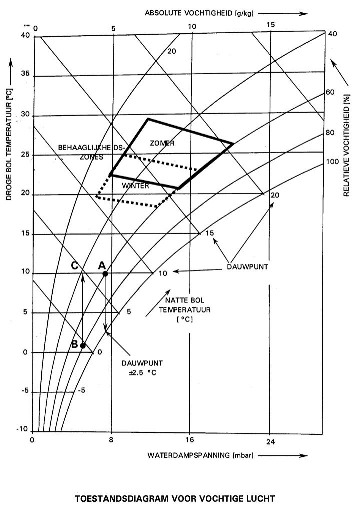

De luchtvochtigheid wordt meestal uitgedrukt in de relatieve luchtvochtigheid. Dit is het percentage van de maximale hoeveelheid waterdamp die de lucht bij de gegeven temperatuur en luchtdruk bevat. Bij dalende temperatuur neemt het vermogen van de lucht waterdamp te bevatten af; bij dezelfde hoeveelheid waterdamp neemt de relatieve vochtigheid dan toe. Wordt deze groter dan 100%, dan treedt verrijping op, of condensatie in de vorm van dauw en mist.
| DHT 11 | DHT 12 | DHT21 / AM2301 | DHT 22 / AM2302 | AM2320 | AM2322 | SHT20 | |
|---|---|---|---|---|---|---|---|
| Voedingsspanning | 2.7 - 5.5 V | 3.1 - 5.5 V | 2.1 - 3.6 V | ||||
| Temperatuurbereik | 0 - 50 °C | -40 - 80 °C | -40 - 80 °C | -40 - 125 °C | |||
| Meetnauwkeurigheid | 2 °C | 25° ± 0.5° | ± 0.5 °C | ± 0.5 °C | ±0.3 °C | ||
| RV bereik | 20 % - 90 % | 0 - 100 % | 0 - 99.9 % | 0 % - 100 % | |||
| Meetnauwkeurigheid | ± 5 % | 25° ± 5 % | 2 % | ± 3 % | ±3 % | ||
| Aansluitingen | 1 draads | I2C | 1 draads / I2C | I2C | I2C |
Sensors

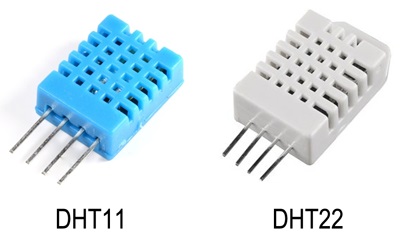

DHT11 en DHT22
De dht sensors meten temperatuur en luchtvochtigheid.

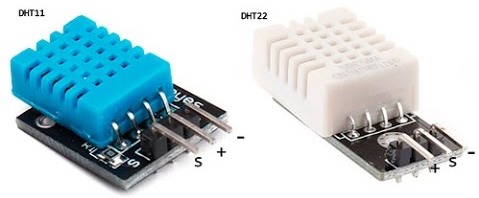

De dht modules binnewerk.
Voor gebruik met de arduino zijn modules gemaakt die op de sensorshield kunnen worden aangesloten.
AM2320
SHT20
SHT20 module met snoer.
| Vcc | Rood |
| GND | Blauw |
| SCL | Geel |
| SDA | Groen |

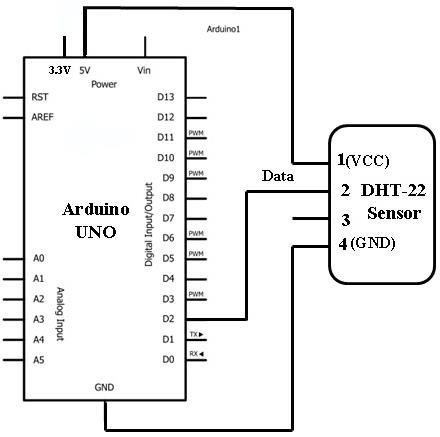

Aansluiten op de arduino
In dit voorbeeld wordt pin 2 gebruikt maar iedere digitale pin is bruikbaar.
Software
Deze sensors gebruiken de DHT library. Deze moet u installeren.
In de sourcecode voegt u de regel #include <DHT.h> toe.
#define DHTTYPE DHT11 // DHT 11
#define DHTPIN 2 // Pin connected to the DHT sensor.
DHT dht(DHTPIN, DHTTYPE);
void setup() {
dht.begin();
}
Voor een voorbeeld met deze sensor zie hier.
