LM335 temperatuur sensor

Beschrijving

De LM135 serie zijn preciese, makkelijk te calibreren, geïntegreerde temperatuur sensors. Ze werken als een zener die temeratuur afhankelijk is. De LM135 heeft een doorslagspanning die evenredig is met de absolute temperatuur van 10 mV/K. Met minder dan 1 Ω dynamische impedantie, werkt de zener met een stroombereik van 400 µA tot 5 mA met gelijk blijvende prestaties. Wanneer gecalibreed op 25 °C / 298 K, de standaard temperatuur, heeft de LM135 minder dan 1 K afwijking over een 100 K temperatuur beriek. De LM135 heeft een linieare output.

De lage impedantie en linieare output maken interfacing en uitlezen zeer makkelijk.

Meetbereik
 TminTmax
°CK°CK
LM135-55218150423
LM235-40233125398
LM335-40233100373

Schema
Schema voor gebruik met calibratie.

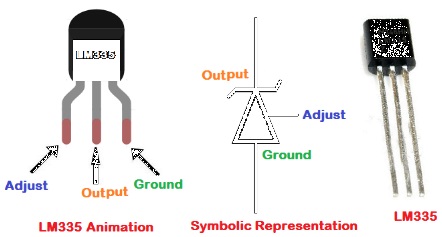

Pinout

LM334 stroombron

De LM335 kan ook gebruikt worden met een stroombron als voeding.

LM334

Calibreren

Regel de spanning op UADC af met P1 op (TC + 273,15) / 100 V. Dus 298 K = 2,98 V. Doe dit bijvoorkeur rond 25 °C.

Serieweerstand

De stroom dient tussen 0,4 en 5 mA te zijn.

We gaan uit van een temperatuur beriek van -40 °C / 233 K tot +50 °C / 323 K. Dit is voor grote delen van Europa voldoende.

De spanning van de sensor varieert dus tussen 2,33 V en 3,23 V. Het gebruik van 3,3 V voeding wordt niet aangeraden. Dit geeft 100 mV bij 323 K over R1.
