Data-acquisitie shield

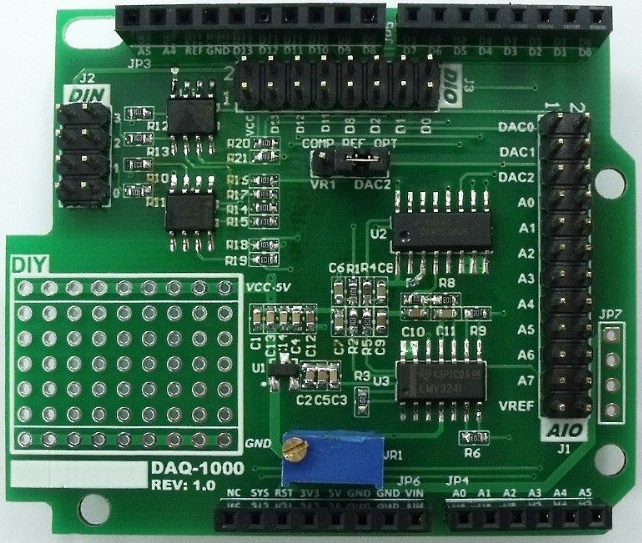

DAQ-1000 3 ch 15 bit DAC 10 bit ADC 4DI Data-acquisitie shield
Specificaties
Signaal Ingangen
Analoge Ingangen
Aantal Kanalen: 6 of 8 (afhankelijk UNO moederbord)
Volledige Schaal Bereik: 0 tot 4.096 V
Resoluties: 10 Bits (UNO Met ATMega328P)
12 Bits (UNO LC met MD328D)
Digitale Ingangen
Aantal Kanalen: 4
Input drempel: 0 tot 4.096 V verstelbare door DAC2
0 tot 5 v verstelbare door handmatige
Bereik: 0 tot 5 V
Absolute max Waarde: 0 tot 32 V
Digitale IOs
Aantal Kanalen: 7 (Kan worden configuratie als SPI interface)
Spanning Niveau: TTL-5V
Signaal Uitgangen
Analoge Uitgangen
Aantal Kanalen: 3
Volledige Schaal Bereik: 0 tot 4.096 V
Resoluties: CH0: 8 Bits (16 mV)
CH1/2: 15 Bits (0.125 mV)
Spanning Referentie Bron
Uitgangsspanning: 4.096 v (4.055 tot 4.137 v)
Uitgangsspanning Drift: Max 50 ppm/°C
Chips: Microchip MCP1541 SOT-23
Milieu
Operatie Temperatuur: 0 °C om 55 °C
Luchtvochtigheid: 0 tot 90% niet-condenserend
Opslag Temperatuur: -20 °C om 65 °C
Toepassing
Onderzoek en Analyze
Ontwerp Validatie en Verificatie
Productie en Kwaliteit Test
Diagnostiek en Reparatie
Asset Condition Monitoring
Pc-gebaseerde Controle en Automatisering
