Voeding
Via Vin

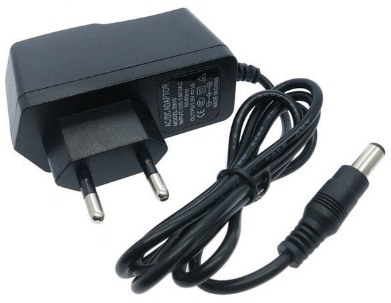

Netspannings adapter.
Voor kleine belastingen kan men met een 9 V blokbatterijtje (6F22) werken.

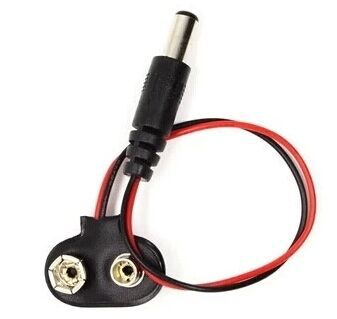

6F22 connector.
Heeft men meer nodig dan kunnen ook Li-ion batterijen gebruikt worden. Voor de 18650 is een drievoudige houder met dc connector beschikbaar.

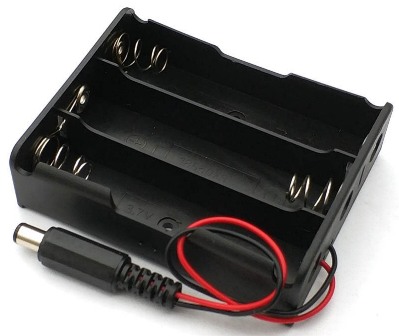

Houder voor 3 × 18650 batterij.
Via de USB poort
Tijdens het programmeren krijgt de controller spanning via de USB kabel. Zolang deze is aangesloten kan het systeem werken.
Ook een losse module is beschikbaar met een 16340 of 18650 batterij.

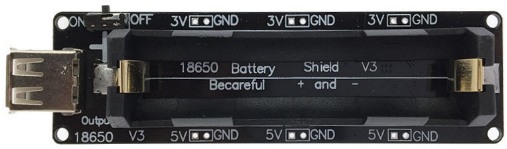

Houder voor 18650.
De 18650 versie kan 5 V leveren bij 4 A en 3.3 V bij 1 A.
Op de 5 V klem
Via de battery shield wordt stroom via de pinheaders geleverd. We kunnen Li-ion of alkaline batterijen gebruiken.

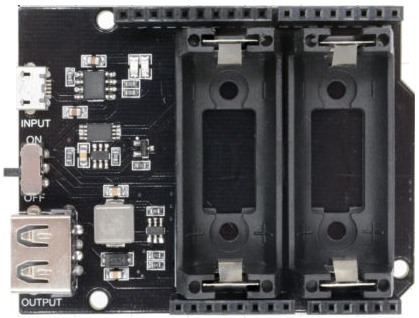

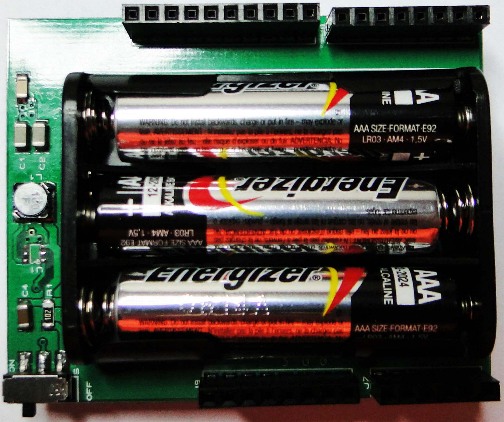

Links 2 × 16340 en rechts 3 × AAA.
Op de shield schroefklem
Sommige shields hebben veel stroom nodig en dan kan op een schroefconnector een 5 V voeding worden aangesloten met voldoende vermogen.
Voor grote stromen gebruiken we een netvoeding. Deze zijn ook in 5 V beschikbaar naast de standaard 12 V en 24 V types.
Din-rail voeding.

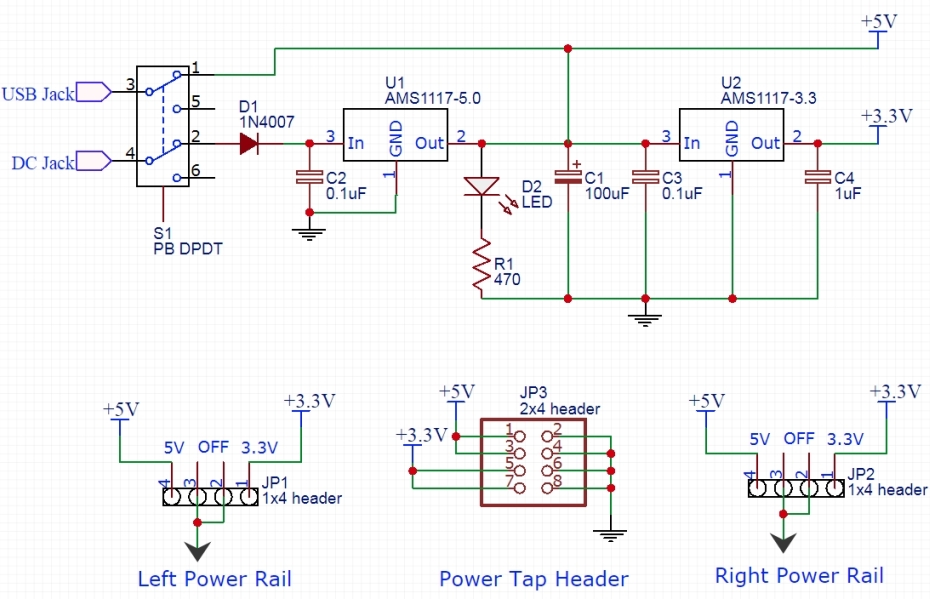

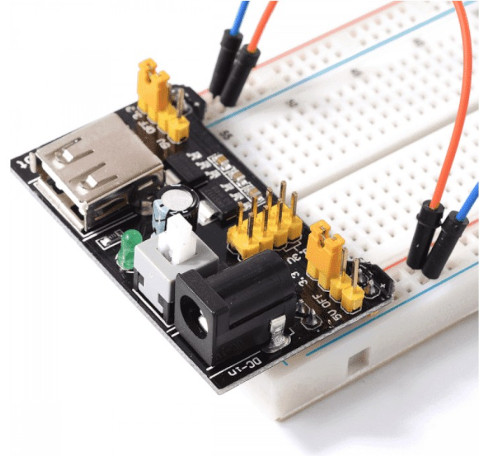

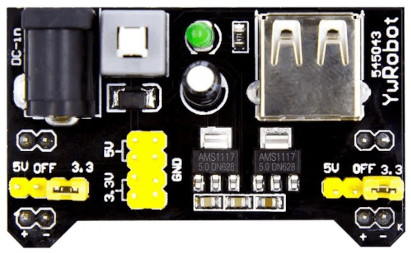

Breadboard powersupply
Ywrobot
