Computervoedingen zijn schakelende voedingen, welke een belasting nodig hebben om stabiel te kunnen werken.

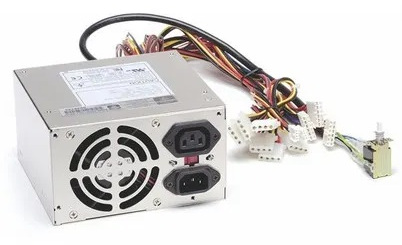

Kenmerkend van een AT voeding is het snoer met een netschakelaar eraan. Deze was op de voorkant van de kast bedienbaar. Standbij bedrijf was nog niet aanwezig.
Een ander kenmerk is de moederboord stekkers. Er was veel minder stroom nodig dan tegenwoordig.

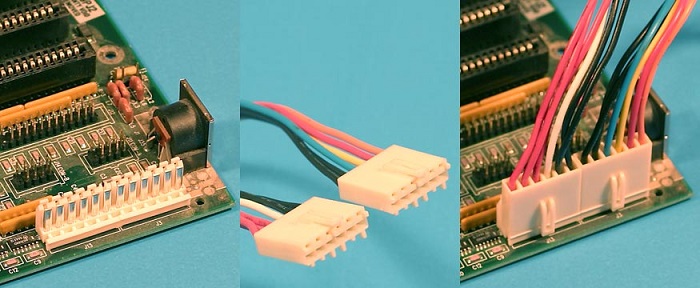

Op de foto - in het midden hieronder - is te zien dat de moederboord stekkers pinnen haaks op de stekker hebben zodat deze maar op een plaats passen. De zwarte draden komen in het midden te zitten.
Pin | Wire color | Description | |
---|---|---|---|
1 | Orange | Power good | |
2 | Red | +5 V or connector key | |
3 | Yellow | +12 V | |
4 | Blue | -12 V | |
5 | Black | Ground | |
6 | Black | Ground | |
1 | Black | Ground | |
2 | Black | Ground | |
3 | White | -5 V | |
4 | Red | +5 V | |
5 | Red | +5 V | |
6 | Red | +5 V |

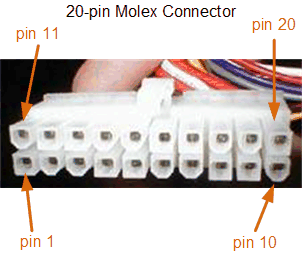

De ATX voeding is te herkennen aan de grote molex stekker die het motherboard van spanning voorziet.

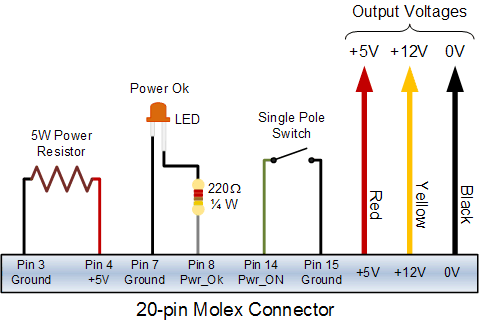

Deze voedingen kunnen in standby gezet worden. De AT voeding kan dat niet.
Pin | Name | Colour | Description | |
---|---|---|---|---|
1 | 3.3V | Orange | +3.3 V | |
2 | 3.3V | Orange | +3.3 V | |
3 | COMMON | Black | Ground | |
4 | 5V | Red | +5 V | |
5 | COMMON | Black | Ground | |
6 | 5V | Red | +5 V | |
7 | COMMON | Black | Ground | |
8 | Pwr_Ok | Grey | Power Ok (+5 V when power is Ok) | |
9 | +5VSB | Purple | +5 V Standby Voltage | |
10 | 12V | Yellow | +12 V | |
11 | 3.3V | Orange | +3.3 V | |
12 | -12V | Blue | -12 V | |
13 | COMMON | Black | Ground | |
14 | Pwr_ON | Green | Power Supply On (active low) | |
15 | COMMON | Black | Ground | |
16 | COMMON | Black | Ground | |
17 | COMMON | Black | Ground | |
18 | -5V | White | -5 V | |
19 | 5V | Red | +5 V | |
20 | 5V | Red | +5 V |

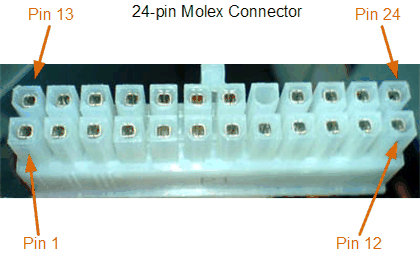

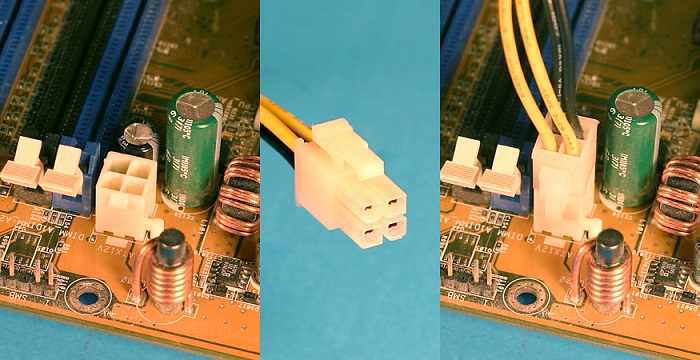

De meeste PC voedingen hebben een 20 pins en een 4 pins stekker welke samen in de 24 pins connector op het motherboard gestoken worden. U moet eerst de 4 polige en dan de 20 polige erin steken.
Pin | Name | Colour | Description | |
---|---|---|---|---|
1 | 3.3V | Orange | +3.3 V | |
2 | 3.3V | Orange | +3.3 V | |
3 | COM | Black | Ground | |
4 | 5V | Red | +5 V | |
5 | COM | Black | Ground | |
6 | 5V | Red | +5 V | |
7 | COM | Black | Ground | |
8 | Pwr_Ok | Grey | Power Ok (+5 V when power is Ok) | |
9 | +5VSB | Purple | +5 V Standby Voltage | |
10 | 12V | Yellow | +12 V | |
11 | 12V | Yellow | +12 V | |
12 | 3.3V | Orange | +3.3 V | |
13 | 3.3V | Orange | +3.3 V | |
14 | -12V | Blue | -12 V | |
15 | COM | Black | Ground | |
16 | Pwr_ON | Green | Power Supply On (active low) | |
17 | COM | Black | Ground | |
18 | COM | Black | Ground | |
19 | COM | Black | Ground | |
20 | -5V | White | -5 V | |
21 | +5V | Red | +5 V | |
22 | +5V | Red | +5 V | |
23 | +5V | Red | +5 V | |
24 | COM | Black | Ground |

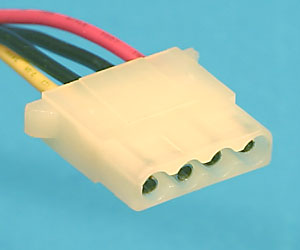

Vanaf de PC worden voor floppy-, harddisk en cd-drives voedingsstekkers gebruikt die nog steeds in gebruik zijn.

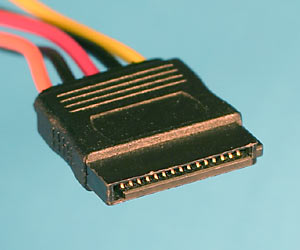

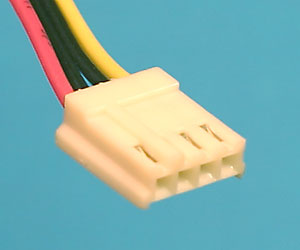

Van links naar recht: 3,5" floppy, Algemene stekker en SATA stekker.

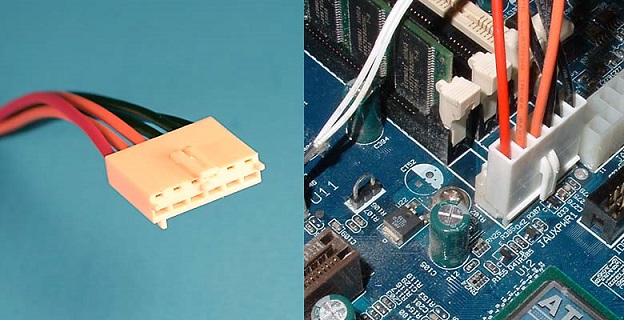

OP PC, XT en AT MB's was er geen extra voeding nodig. Er was wel in bepaalde gevallen en extra plug nodig welke dan ook 3,3 V leverde. Dit zijn de twee oranje draden.
Vanaf de pentium 2 is meer vermogen nodig, welke dan ook meer warmte in de processor oplevert. Dit werd opgelost door de CPU op een lage spanning te gebruiken.

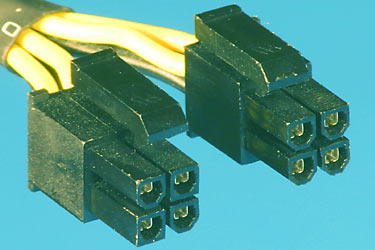

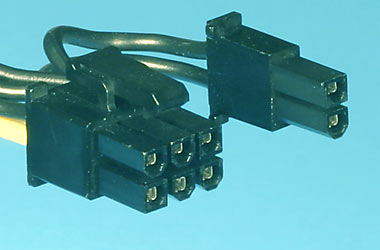

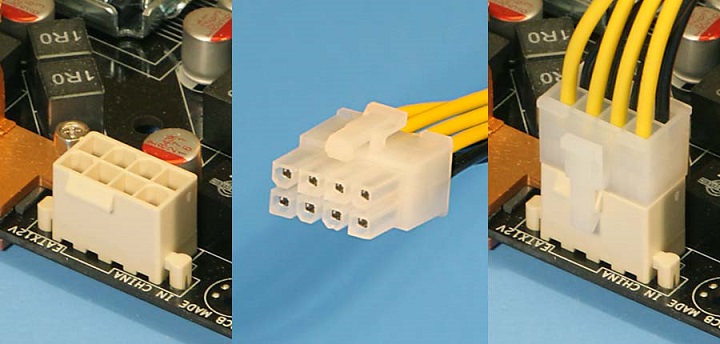

Met het krachtiger worden van videokaarten is ook hier meer vermogen nodig, wat niet door het MB geleverd kan worden. De oplossing is dan een extra voedingsconnector op de videokaart.
Wat opvalt hier dat de zwarte draden bij de vergrendeling zit en niet de gele zoals op het MB.
