PS2-poorten
De eerste keyboard connectoren waren standaard 5-pins 180° DIN connectoren. Deze werden op de PC, XT en AT gebruikt.
De mini-DIN-connectoren zijn een familie van elektrische connectoren met meerdere pennen die in verschillende toepassingen worden gebruikt. Mini-DIN is vergelijkbaar met de grotere, oudere DIN-connector.

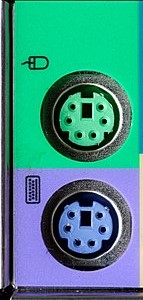

Op moederboorden werden eerst twee PS2 connectors geplaatst. De paarse is voor het toetsenboord en de groen is voor de muis.
| 1 | Data |
| 2 | N/C or Mouse data |
| 3 | Gnd |
| 4 | +5V |
| 5 | Clk |
| 6 | N/C or Mouse clk |
Combi PS2 connector
Later werd op sommige moederboorden alleen een PS2 connector geplaatst en werd de muis via USB aangesloten. De ene PS2 connector kan dan voor toetsenboord of muis gebruikt worden.

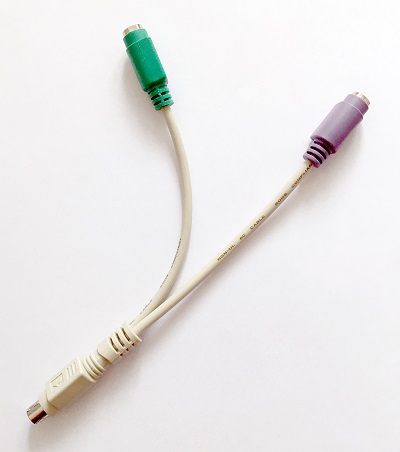

Door middel van een Y splitterkabel kan men beide weer gebruiken.
USB to PS2 converter
Wil men zijn PS2 toetsenboord en muis blijven gebruiken op een systeem met alleen USB connectoren dan is hier een adapterkabel voor.
