Impulsvertrager
Met behulp van twee monostabiele multivibratoren (1 en 2), uitgevoerd met NAND's, kan men een pulsvormig signaal, met een goede nauwkeurigheid over een tijd T vertragen. De vertragingstijd is evenredig met het produkt R1×C1. Om er zeker van te zijn dat de NAND in de multivibrator goed schakelt, moet de waarde van R1 liggen tussen 100 Ohm en 1 kOhm.
De beide RC-produkten dienen even groot te zijn.

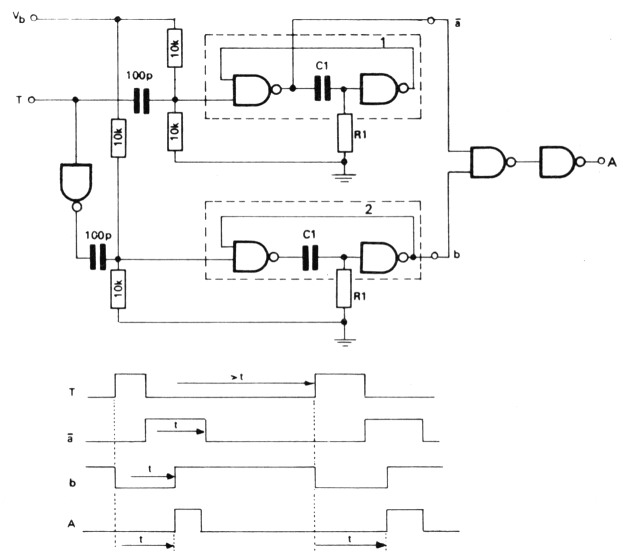

Fig. 1.
J.R.M. Sanders.
