Eenvoudige X-Y-Z-skoop
Dit zeer eenvoudige ontwerp van een skoopje zonder tijdbasis biedt een horizontale gevoeligheid van 18 mVpp per cm en een vertikale van 16 mVpp per cm. Het frekwentiebereik is recht van 0 tot 1 MHz horizontaal en van 5 Hz tot 300 kHz vertikaal.
Deze grensfrekwenties kunnen door zorgvuldige konstruktie nog worden opgevoerd.
De Z-ingang, ook intensiteitsmodulatie genoemd, heeft aan een positieve ingangsspanning van 1 V voldoende dm de elektronenstraal volledig te onderdrukken. De skoop kan gebruikt worden voor alle mogelijke X-Y toepassingen als Lissajous-figuren, modulatiemetingen, enzovoort.

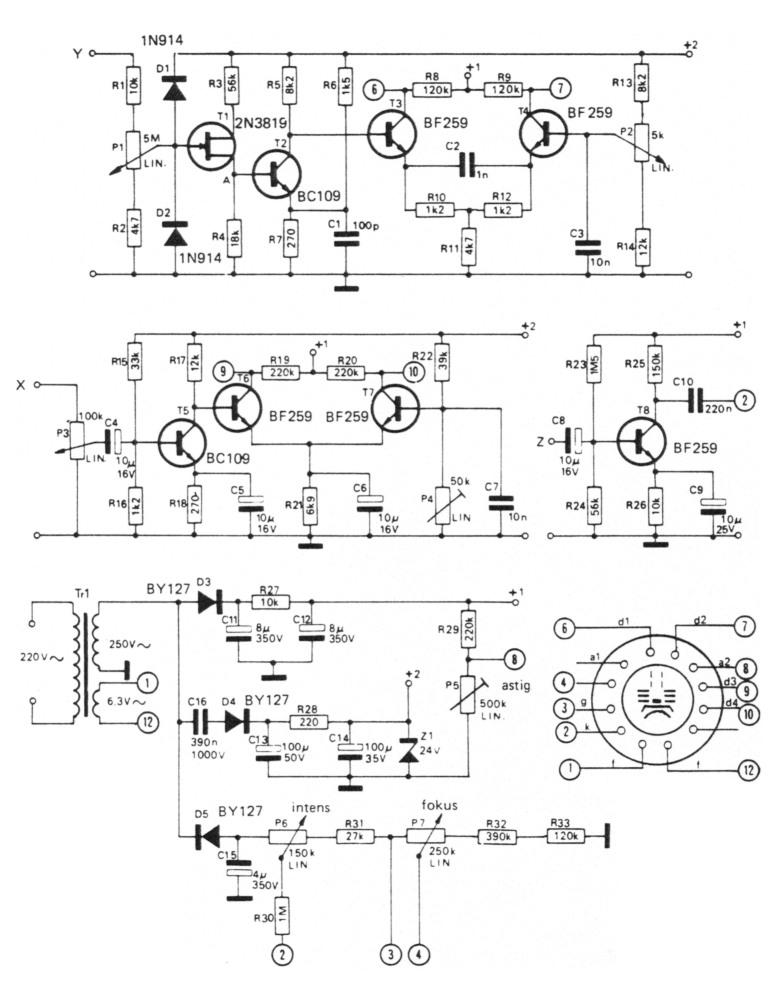

De cijfers in het schema verwijzen naar de aansluitingen van de beeldbuis DG7-32.
| R1,R26,R27 | 10 kΩ |
| R2,R11 | 4,7 kΩ |
| R3 | 56 kΩ |
| R4 | 18 kΩ |
| R5 | 8,2 kΩ |
| R6 | 1,5 kΩ |
| R7 | 270 Ω |
| R8,R9,R33 | 120 kΩ |
| R10,R12,R16 | 1,2 kΩ |
| R13 | 8,2 kΩ |
| R14 | 12 kΩ |
| R15 | 33 kΩ |
| R17 | 12 kΩ |
| R18 | 270 Ω |
| R19,R20,R29 | 220 kΩ |
| R21 | 6,9 kΩ |
| R22 | 39 kΩ |
| R23 | 1,5 MΩ |
| R24 | 56 kΩ |
| R25 | 150 kΩ |
| R28 | 220 Ω |
| R30 | 1 MΩ |
| R31 | 27 kΩ |
| R32 | 390 kΩ |
| P1 | 5 MΩ, lin. |
| P2 | 5 kΩ, lin. |
| P3 | 100 kΩ, lin. |
| P4 | 50 kΩ, instel |
| P5 | 500 kΩ, lin. |
| P6 | 150 kΩ, lin. |
| P7 | 250 kΩ, lin. |
| C1 | 100 pF |
| C2 | 1 nF |
| C3,C7 | 10 nF |
| C4,C5,C6,C8 | 10µF, 16V |
| C9 | 10µF, 25V |
| C10 | 220 nF |
| C11,C12 | 8µF, 350V |
| C13 | 100µF, 50V |
| C14 | 100µF, 35V |
| C15 | 4µF, 350V |
| C16 | 390 nF, 1000V |
| Z1 | zener, 24 V |
| T1 | 2N3819 |
| T2,T5 | BC109 |
| T3,T4,T6,T7,T8 | BF259 |
| D1,D2 | 1N914 |
| D3,D4,D5 | BY127 |
| T1 | Sek. 1 250V, 50mA; Sek. 2 6,3V, 1A |
| Katodestraalbuis | DG 7-32 |
