Lopend licht

Deze lopend licht schakeling bestaat uit vier als schakelaar gebruikte triacs en een eenvoudige besturingslogika. Deze logika bepaalt welke van de vier aangesloten lichtbronnen wordt ingeschakeld.

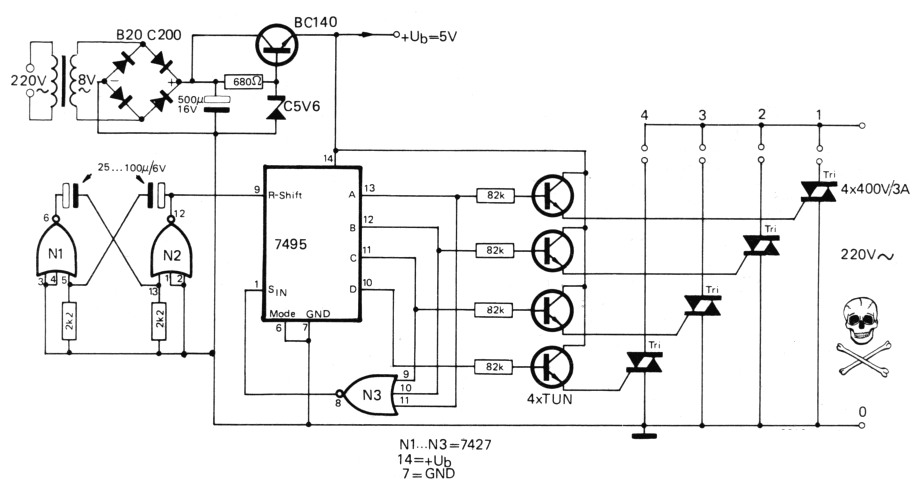

Fig 1
Figuur 1.

Het hart van de schakeling wordt gevormd door een schuifregister van het tipe 7495. Met een NOR-gate met drie ingangen wordt voorkomen dat meer dan een logisch '1'-signaal door het schuifregister kan schuiven, zodat altijd slechts een van de vier lampen kan branden. Het kloksignaal wordt opgewekt door twee als a-stabiele multivibrator geschakelde NOR-gates. Door vergroten of verkleinen van de kondensatoren in de multivibrator kan de loopsnelheid enigzins worden ingesteld.

De schakeling is uitstekend geschikt voor toepassing in diskotheken en b.v. als lichtreklame.
