Eenvoudige voeding voor varicapontvangers
De meeste ontvangers met varicapafstemming hebben twee voedingsspanningen nodig, namelijk een spanning voor de tuner en de MF-versterker (ca. +12 V) en een afzonderlijke afstemspanning (ca. +40 V). De relatief hoge af-stemspanning maakt in de regel een tweede trafo(-wikkeling) noodzakelijk. De benodigde stroom is slechts gering. Het hier gegeven alternatief biedt een oplossing voor dit probleem. Er wordt hier namelijk slechts van een trafowikkeling gebruik gemaakt. De 12 V-spanning wordt d.m.v. een bruggelijkrichter, bestaande uit vier siliciumdioden, dubbelfasig gelijkgericht. Een spanningsstabilisator levert dan de 12 V gelijkspanning. De keuze van een dergelijke stabilisator is afhankelijk van de stroomopname van de ontvanger.
De dioden D5, D6 en D7 vormen met de kondensatoren C2, C3 en C4 een spanningsverdrievoudigende schakeling. De hieruit resulterende spanning wordt met behulp van het IC TAA550 op 33 V gestabiliseerd. Dit IC heeft de eigenschappen van een temperatuurgekompenseerde zenerdiode. De afstemspanning is hierdoor vrijwel onafhankelijk van de omgevingstemperatuur. Wel moet men na het inschakelen van de voeding rekening houden met de opwarmtijd van de stabilisator; zij bedraagt ca. 20 sekonden. Na deze tijd stelt zich pas de definitieve uitgangsspanning in.

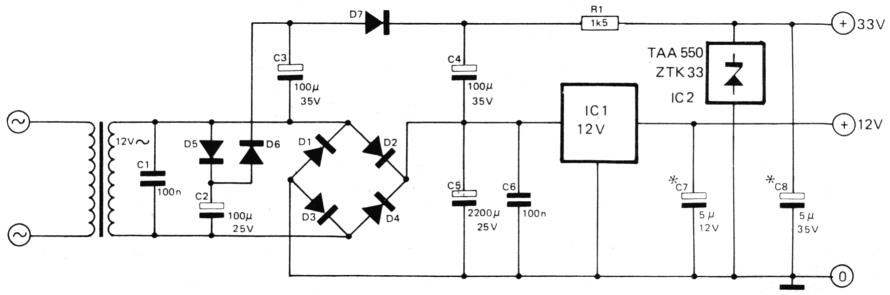

Figuur 1.
