Test-logic
Met de testpen kunnen drie TTL-nivo's worden gemeten: de gebruikelijke nivo's '0' en '1' en het tussen deze twee gelegen niet gedefiniëerd gebied.

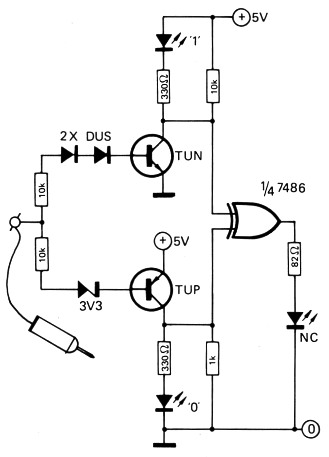

Fig. 1.
Digitale testpennen kunnen op velerlei wijzen worden gerealiseerd. In dit ontwerp zijn diskrete komponenten gekombineerd met TTL-logika om de vereiste meetdrempels te kunnen vastleggen.
Een ingangsspanning kleiner dan circa 1 V ziet de schakeling als logisch '0'. De TUP is dan in verzadiging. Daarboven, tot ongeveer 2 V, zijn zowel TUP als TUN gesperd, zodat de EXOR (¼ 7486) twee ongelijke logische nivo's ontvangt. Het ongedefinieerde nivo wordt dan geindiceerd (NC). Hetzelfde geldt wanneer de meetpen niet verbonden is met een meetpunt of als een niet aangesloten punt wordt getest.
Boven 2 V wordt de TUN in verzadiging gestuurd. De '1'-LED licht op. Aangezien een 7486 vier EXOR-poorten bevat kan met een IC en een hand(je)vol weerstanden en halfgeleiders een vierkanaals logische analisator worden opgebouwd.
J. Kefer
