Kristalfilter met goedkope kristallen

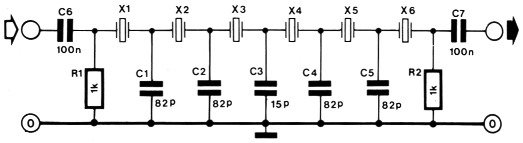

Gezien de sterk dalende prijzen van kristallen en dan met name van die kristallen die in kleuren-TV's worden toegepast, is het ekonomisch geworden een SSB-filter met deze kristallen op te bouwen. Dat dient dan te geschieden volgens de hierbij getekende metode, hetgeen een filter oplevert met een -6 dB bandbreedte van zo'n 2,2 kHz.

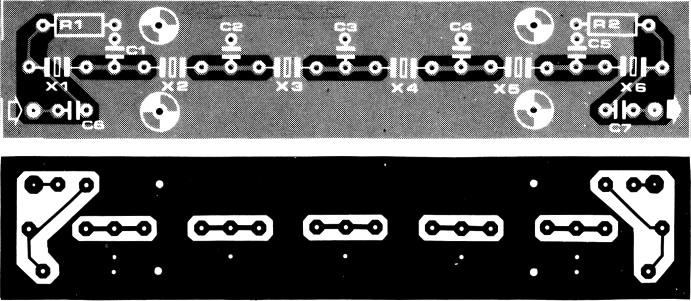

De printlayout geeft aan hoe de opbouw er uit zou kunnen zien. Deze wijze van opbouw heeft tot voordeel dat in- en uitgang een flink eind uit elkaar liggen, zodat de demping buiten het doorlaatgebied zo groot mogelijk wordt. Door het filter aan de in- en aan de uitgang op de juiste wijze af te sluiten met een weerstand van 1 k en daaraan parallel een trimmer van 18 p, is het mogelijk de rimpel (variatie van de demping in het doorlaatgebied) op 2 dB af te regelen.

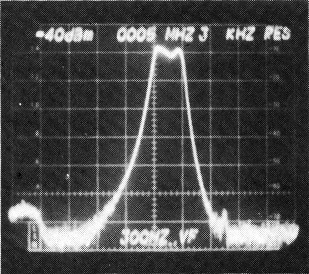

De foto toont de doorlaatkromme van het filter. Opvalt dat deze niet symmetrisch is zodat voor beide filterhellingen een aparte vormfaktor kan worden gespecificeerd. De belangrijkste gegevens zijn in de tabel vermeld, waaraan nog toegevoegd kan worden dat een maximale veraf-demping van 90 dB haalbaar is.
| R1,R2 | 1 k |
| C1,C2,C4,C5 | 82 p |
| C3 | 15 p |
| C6,C7 | 100 n keramisch |
| X1,X2,X3,X4,X5,X6 | 4433,618 kHz |
| EPS 78072 |
| fo | 4432,03 kHz | |
| f-6 dB (r) | 4433,06 kHz | B-6 dB = 2,26 kHz |
| f-6 dB (l) | 4430,70 kHz | |
| f-60 dB (r) | 4435,30 kHz | B-60 dB = 7,90 kHz |
| f-60 dB (l) | 4427,40 kHz | |
| vormfaktor (r) | 1:3,17 | |
| vormfaktor (l) | 1:3,48 | |
| rimpel | 2 dB |
