Mikrofoonversterker met AGC

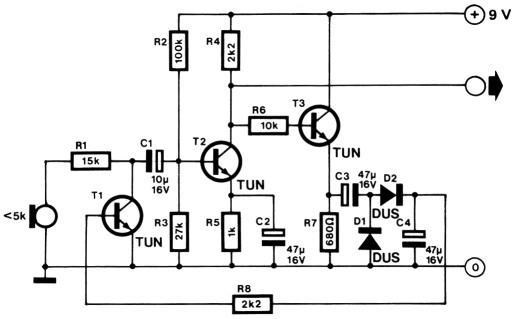

Deze eenvoudige schakeling versterkt het signaal van een mikrofoon zodanig dat de versterking groter is naarmate het ingangsnivo lager is. In feite betreft het een eenvoudige versterkertrap met automatische versterkingsregeling. De schakeling is bedoeld voor het sturen van de modulatietrap in een klein zendertje, bijvoorbeeld van een walkie-talkie. Het mikrofoonsignaal wordt versterkt door T2 en via de emitter-volger T3 toegevoerd aan een gelijkrichtschakeling van twee dioden. De gelijkgerichte spanning, die dus evenredig is met het signaal op de kollektor van T2, wordt afgevlakt met behulp van C4. Het aldus ontstane afgevlakte gelijkspanningsnivo stuurt de transistor T1 meer of minder open en zorgt ervoor dat het ingangssignaal meer of minder verzwakt wordt. Aldus ontstaat de automatische versterkingsregeling. De schakeling is geschikt voor ingangssignalen met een piekwaarde tot ongeveer 1 V. In plaats van de getekende mikrofoon kan ook een luidspreker als mikrofoon worden toegepast.
