TTL-LC-VCO

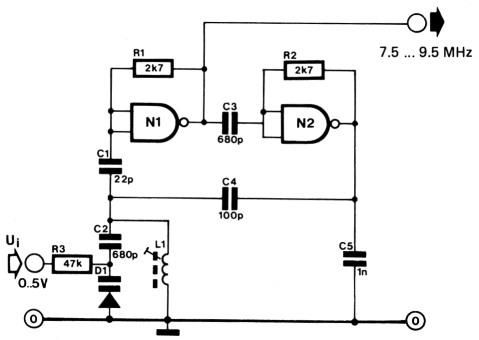

Deze spanningsgestuurde oscillator (VCO) is opgebouwd uit twee TTL-poorten en leent zich dus bij uitstek voor toepassing in situaties waarin er een aantal TTL-IC's niet volledig gebruikt zijn. Behalve de getekende NAND's kunnen ook andere als inverter geschakelde poorten (NOR's, inverters) worden gebruikt.
De frekwentie van deze LC-oscillator kan gestuurd worden door de regelspanning Ui die mag varieren tussen 0 V en 5 V. De uitgangsspanning ligt op TTL/CMOS-nivo en heeft een frekwentie die, afhankelijk van Ui, bij deze dimensionering tussen 7,5 en 9,5 MHz ligt. Voor de schakeling kunnen alleen TTL-poorten worden gebruikt; voor het toepassen van CMOS-poorten is de frekwentie te hoog. Kwalitatief behoort de schakeling tot de middenklasse.
| R1,R2 | 2k7 |
| R3 | 47 k |
| C1 | 22 p |
| C2,C3 | 680 p |
| C4 | 100 p |
| C5 | 1 n |
| N1,N2 | 7400 |
| D1 | MVAM 1 (Motorola) |
| L1 | 18 wdg. gelakt koperdraad ø 1 mm op spoelvorm ø 3 mm |
