Stabiele start/stop-oscillator

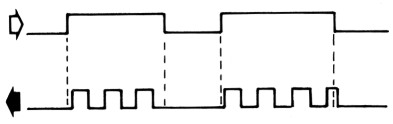

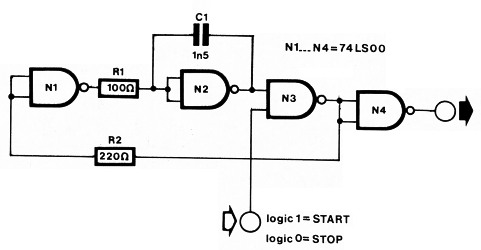

Niet alleen bij parallel/serie-omzetting van digitale informatie is een start/stop-oscillator noodzakelijk, maar ook in diverse andere gevallen waarbij op gezette tijden een kloksignaal gewenst is. De hier gegeven schakeling levert klokpulsen met een frekwentie van ca. 7 MHz. Indien aan de ingang een logisch 0 nivo wordt aangeboden, wordt de uitgang direkt logisch 0. Pas nadat de stuuringang logisch 1 wordt, start de oscillator weer.
De klokfrekwentie kan uiteraard naar wens gewijzigd worden door aanpassing van C1 (1 n ... 1 µ). De frekwentie varieert dan tussen ca. 8 MHz ... 8 kHz.
Het low-power-schottky-IC (N1 ... N4) moet met een gestabiliseerde spanning van 5 V gevoed worden.
