Spanningsstabilisatoren met 78Lxx

Spanningsstabilisatoren van het type 78L zijn tegenwoordig zo goedkoop dat het aantrekkelijk wordt een dergelijk IC te gebruiken in plaats van een zenerstabilisisatie. De 78L-serie biedt hier duidelijke voordelen, zoals stroombegrenzing op 100 mA, kortsluitbestendigheid en beveiliging tegen te hoge temperaturen door te grote dissipatie.

Praktisch komt het erop neer, dat het IC alleen stuk kan gaan door het aanleggen van een te hoge voedingsspanning. Deze grens bedraagt 30 V voor de 5,6 en 8 V typen, 35 V voor de typen t/m 18 V en 40 V voor de 24 V stabilisator.

De 78L-serie kent acht verschillende uitgangsspanningen (zie tabel). De AC-uitvoeringen hebben een tolerantie in de uitgangsspanning van ± 5%, de tolerantie van de C-uitvoeringen bedraagt ± 10%. De stabilisatoren worden in twee soorten behuizing geleverd; een metalen (H) en een plastic (Z) uitvoering. Beide behuizingen passen op de print.

Alle typen kunnen maximaal 100 mA leveren; de ingangsspanning mag dan wel niet meer dan 7 volt boven de uitgangsspanning liggen, opdat de maximale dissipatie van 700 mW niet overschreden wordt (de metalen uitvoering mag gekoeld 1,4 W dissiperen).

In bijgaande tabel zijn de teoretische maximale en minimale trafospanningen aangegeven, waarbij de stabilisatoren maximaal 100 mA kunnen leveren. Een hogere trafospanning dan de maximale waarde is wel toegestaan, maar de maximale stroom neemt dan wel evenredig af. Voor de 5 ... 8 V-typen mag de trafo-spanning maximaal 19 V zijn, voor de 12 ... 18 V-typen is dat 23 V en voor de 24 V-uitvoering 26 V. Bij een hogere trafo-spanning moet uiteraard wel de werkspanning van de afvlakelko aangepast worden. De afvlakelko's zijn kwa kapaciteit en werkspanning zo gekozen dat afmetingen bij de printmontage geen probleem vormen.

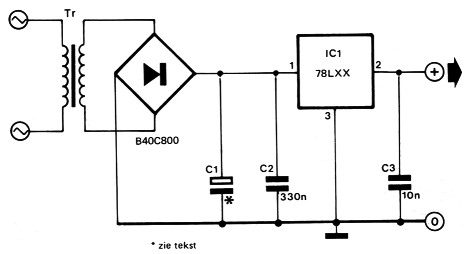

Fig 1

Onderdelenlijst
C1zie tekst en tabel
C2330 n
C310 n
IC78LXX (zie tekst en tabel)
BB40C800 brugcel

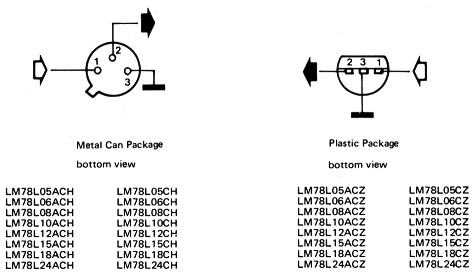

Fig 2

Tabel
Imax. = 100 mA
UuittypeUtrafoC1
min.max.kap.werksp.
5 V78L056,4 V9,6 V1000 µ16 V
6 V78L067,3 V10,3 V1000 µ16 V
8 V78L089,6 V12,0 V470 µ25 V
10 V78L1011,0 V13,4 V470 µ25 V
12 V78L1213,1 V15,2 V330 µ25 V
15 V78L1515,2 V17,3 V330 µ25 V
18 V78L1817,5 V19,5 V330 µ35 V
24 V78L2421,9 V23,7 V330 µ35 V

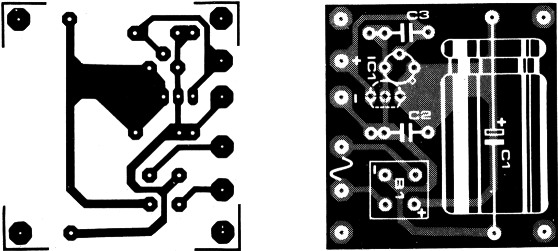

Fig 3
