Eenvoudige LSTTL-blokgolf generator

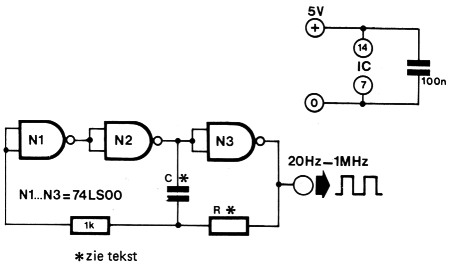

De opzet van deze universeel in te zetten blokgolf-oscillator is gelijk aan die van de hiervoor beschreven schakeling, met dat verschil dat er geen gebruik is gemaakt van een gewoon TTL-IC, maar van een IC uit de steeds meer gebruikte Low Power Schottky TTL-reeks (LS-TTL). Omdat de elektrische eigenschappen van LS-TTL anders zijn dan bij standaard TTL is ook de relatie tussen oscillatiefrekwentie en de waarden voor R en C anders, terwijl voor een goede werking ook het toevoegen van een extra weerstand noodzakelijk is.

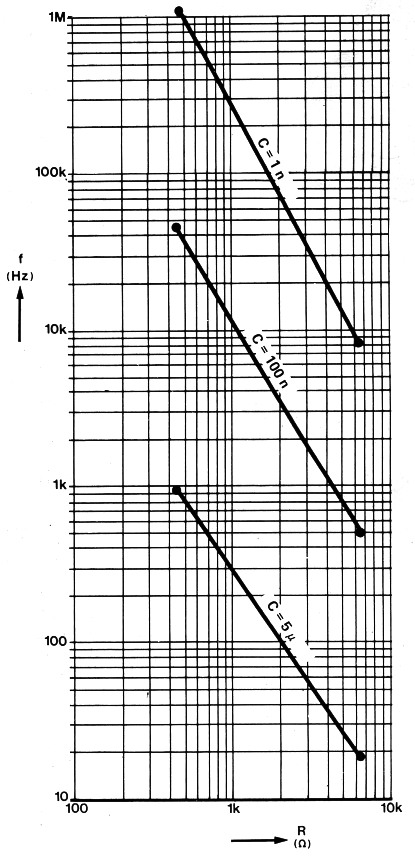

Met de schakeling is een blokgolf op te wekken met een frekwentie tussen 20 Hz en 1 MHz. In het nomogram is weer de frekwentie af te lezen die bij een bepaalde kombinatie van R en C wordt opgewekt. Ook bij deze schakeling mag de weerstand R niet kleiner gekozen worden dan in het nomogram tot uitdrukking komt (470 Ω). Wil men een regelbare blokgolfoscillator realiseren dan kan men voor R een serieschakeling nemen van een vaste weerstand van 470 Ω en een potmeter van 5 k of 10k.

Fig 1

Fig 2
