Eenvoudige CMOS-blokgolf generator

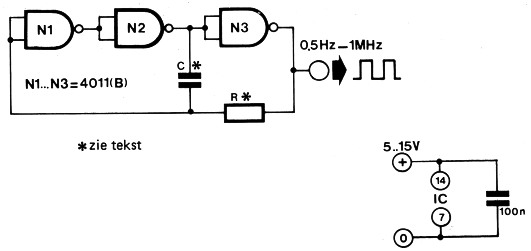

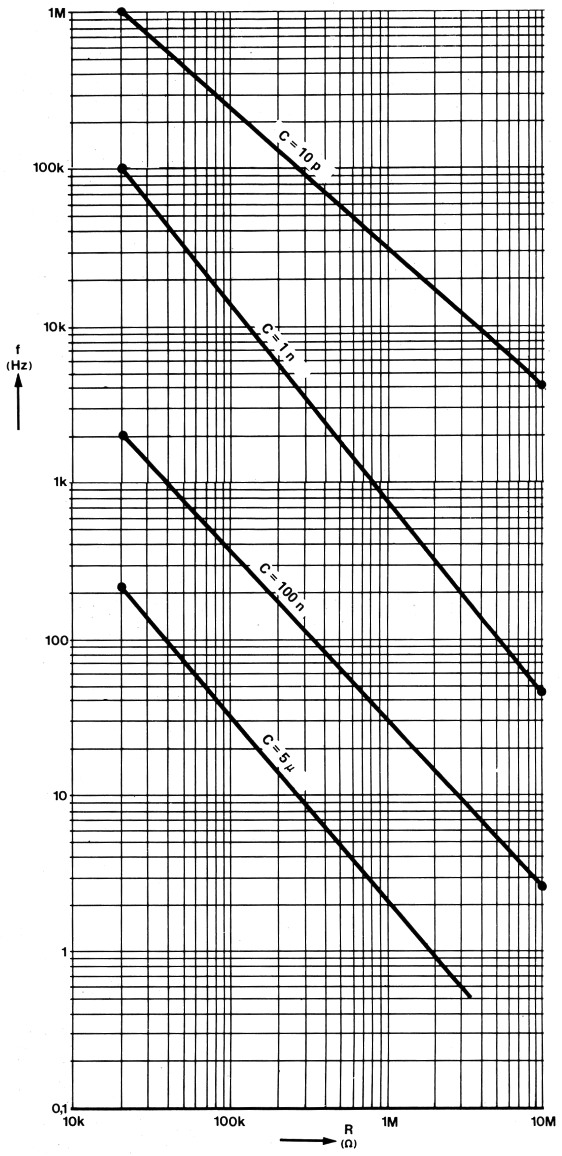

Van de hierboven omschreven blokgolfgeneratorschakelingen voor standaard- en Low Power Schottky TTL is ook een variant mogelijk waarbij van een CMOS-IC gebruik wordt gemaakt. Ook hier geldt dat de relatie tussen de oscillatorfrekwentie en de waarden van R en C is af te lezen uit het nomogram. De frekwenties zijn gemeten bij een voedingsspanning van 12 V, maar hiervan afwijkende voedingsspanningen beïnvloeden deze nauwelijks. De schakeling funktioneert voor frekwenties tussen 0,5 Hz en 1 MHz.
De voedingsspanning mag liggen tussen 5 V en 15 V, terwijl de weerstand R niet kleiner gekozen mag worden dan 22 k. Een regelbare blokgolfoscillator krijgt men wanneer de weerstand R vervangen wordt door een serieschakeling van een vaste weerstand van 22 k en een potmeter van 1 M. Voor het CMOSIC 4011 zijn zowel gebufferde als ongebufferde exemplaren bruikbaar.
