Moduleerbare voeding
Een moduleerbare voeding is nodig voor AM-modulatie van zender-eindtrappen, gunn-diode-oscillatoren voor het gigahertzgebied etc.

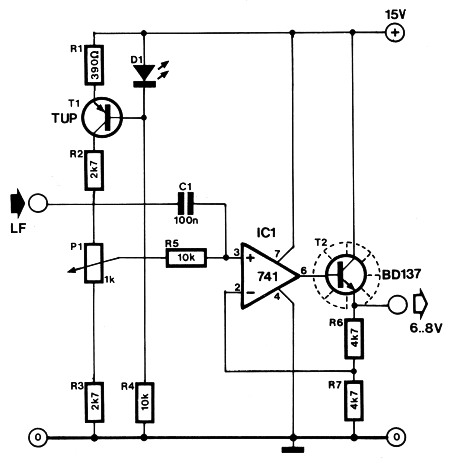

Deze schakelingen is ontworpen voor gunn-diode-oscillatoren. De uitgang levert een spanning die instelbaar is tussen 6 en 8 volt. Bij modulatie kan de uitgangsspanning variëren tussen ca. 3 en 10 volt. Het frekwentiebereik van de modulator loopt van 200 Hz tot 30 kHz.
De ruststroom van de schakeling (dus zonder externe belasting) bedraagt ca. 5 mA. Als men de uitgangstransistor T2 goed koelt, kan de moduleerbare voeding 800 mA leveren bij een uitgangsspanning van 6 V.
