Quizmaster

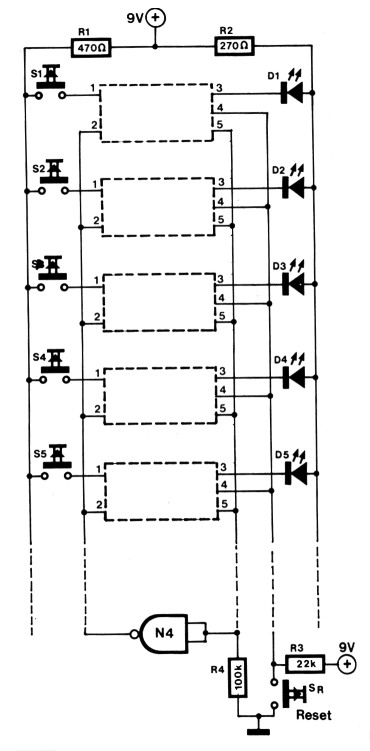

Figuur 1.
Het is gewenst dat bij het spelen van een quiz een betrouwbare indikatie wordt verkregen wie van de spelers nu het eerst op de knop gedrukt heeft. Bijgaande schakeling is uitstekend geschikt voor dit doel.
Figuur 1 toont het schema van een onbeperkt uitbreidbare schakeling. Het inwendige van iedere als een rechthoek getekende module is afzonderlijk, met een streeplijn omkaderd afgebeeld.
Met de schakelaar SR wordt de schakeling gereset, waarna alle LED's gedoofd zijn. Wordt nu een van de toetsen (S1 en volgende) ingedrukt dan licht de bijbehorende LED op terwijl alle andere toetsen geblokkeerd worden. Er licht dus altijd maar een LED op. Deze situatie blijft gehandhaafd tot opnieuw de reset-knop ingedrukt wordt. Figuur 2 toont het inwendige van elk 'blok' uit figuur 1.

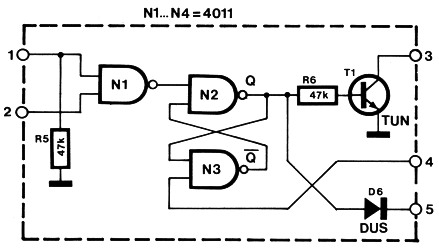

Figuur 2.
Door gebruik te maken van CMOS-IC's is het totale stroomverbruik zeer gering zodat de schakeling gemakkelijk uit een 9 volt-batterijtje gevoed kan worden.
P. Wendt
