Goedkope sekonden
Zo af en toe duiken er in advertenties goedkope aanbiedingen van miniatuur-horlogekristallen op. Deze kristallen hebben een frekwentie van 32,768 kHz. Hiervan is gemakkelijk een 1 Hz clock-signaal af te leiden, daar deze frekwentie een macht van 2 is (215).

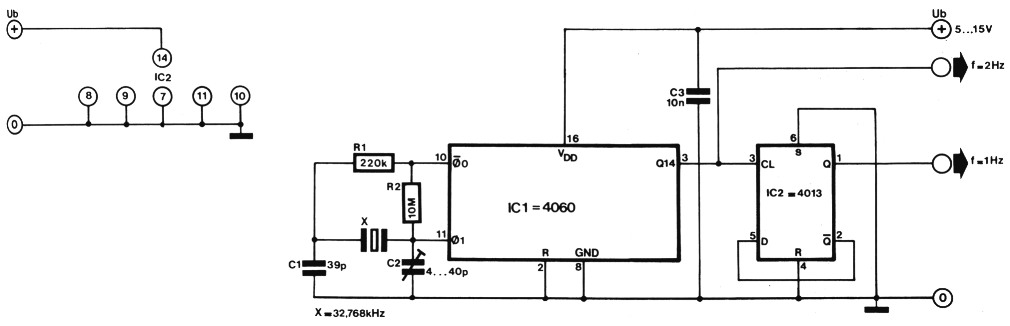

Fig. 1.
Een IC van het type 4060 bevat naast een 14-bits deler een oscillatorgedeelte. Een horlogekristal kan hiervoor heel goed als frekwentiebepalend element worden gebruikt. Kiest men dan het maximale deeltal (214 = 16384) dan komt aan de uitgang van het IC een 2 Hz clockfrekwentie beschikbaar. Om het uitgangssignaal van de schakeling op 1 Hz te brengen wordt achter de 4060 nog een halve 4013 (een tweedeler dus) geschakeld. Aan de uitgang van de schakeling is dan een 1 Hz-signaal beschikbaar waarvan de amplitude tussen 0 V en de voedingsspanning varieert. Het geheel kan afgeregeld worden m.b.v. een frekwentiemeter die aangesloten wordt op pen 9 van IC1. C2 moet dan zo worden ingesteld dat de meter 32,768 kHz aangeeft.
