Spanningsstabilisator met L200
In de afgelopen jaren zijn al veel schakelingen voor spanningsstabilisators gepubliceerd. Met het SGSATES-IC type L200 kan men een heel klein stabilisatortje maken met een output van 2 A, terwijl er zo veel andere typen zijn die het niet verder brengen dan 1 à 1,5 ampère. De L200 heeft zelfs een ingebouwde variabele stroombegrenzing, iets wat bij oudere uitvoeringen alleen bestond als vaste stroombegrenzing.

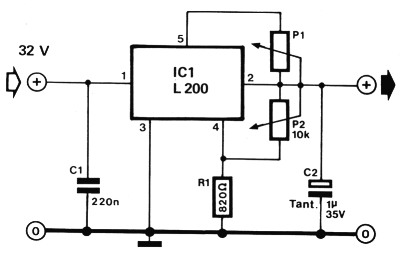

Fig. 1. Schema.
De schakeling bevat twee potmeters, een voor de spanningsinstelling (P2) en een voor de stroombegrenzingsinstelling (P1). Deze laatste kan mogelijk problemen opleveren, want voor de stroominstelling geldt:
hetgeen voor 2 ampère neerkomt op 0,225 ohm.
De afgegeven spanning wordt bepaald door de vergelijking:
De kondensatoren C1 en C2 dienen voor de onderdrukking van ruis en rimpel. C2 dient een tantaalkondensator te zijn.
Het IC moet op een koellichaam worden gemonteerd, met gebruikmaking van siliconenvet voor betere warmtegeleiding. De spanning kan worden gevarieerd van 3 volt minimaal tot een maximum van 25 V. De maximaal toegelaten ingangsspanning is 32 V. Het IC heeft verder nog een ingebouwde termische beveiliging; wordt het IC te heet, dan vermindert automatisch de afgegeven stroom.
SGS-A TES applikatie
