Tri-state TTL-meetpen

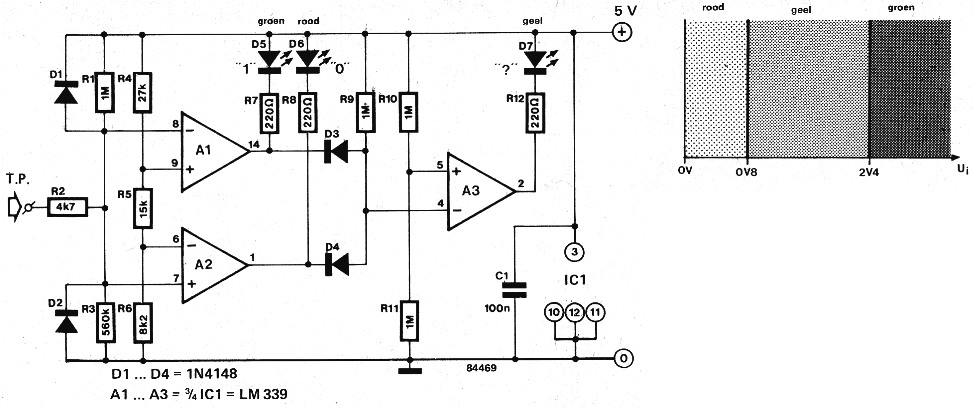

Er wordt wat afgefröbeld in het Elektuurlab aan handige test- en meethulpjes. Dit ontwerpje zal schakel-technisch waarschijnlijk geen revolutie in elektronicaland teweeg brengen, het is een gewoon standaardschakelingetje. Meer valt deze schakeling op door haar ergonomie: een prettig in de hand liggend apparaatje ter grootte van een (dikke) meetpen met ingebouwde "intelligentie". Eerst het schema maar eens bekijken. De schakeling laat een LED uit een rij van drie branden, afhankelijk van de spanning op de, meetpen. Die spanning wordt allereerst toegevoegd aan twee komparators (A1, A2). De referentiespanningen voor die komparators worden afgeleid van de spanningsdeler R4/R5/R6. De waarden zijn zo gekozen dat de drempels komen te liggen op 0,8 en 2,4 V, het gebied daartussen is voor TTL de "verboden zone". Als de spanning op de meetpen kleiner is dan 0,8 V, zal de uitgang van A2 laag worden, waardoor LED D6, de nul-indikatie, zal oplichten. Is de meetspanning hoger dan 2,4 V, dan is de uitgang van Al laag en licht LED D5 op om ons te melden dat het logisch nivo "1" is. Als de spanning op de meetpen tussen 0,8 en 2,4 V ligt, en dat is dankzij R1 en R3 ook het geval als de meetpen nergens mee verbonden is, dan is de uitgang van A1, noch die van A2 laag. De min-ingang van A3 wordt dientengevolge door R9 naar + getrokken en A3 zal zorgen voor het aansturen van D7.
Zoals we al vermeldden, leent het geheel zich uitstekend voor een attraktieve vormgeving. Met alle onderdelen "in lijn" opgesteld op een stukje experimenteerprint (voor het prototype werd een stukje van 4 bij 39 gaatjes gebruikt) kan de schakeling zo in een stukje buis geschoven worden. Een plexiglazen buisje is dan eigenlijk wel zo leuk. Het dusdanig verkregen apparaatje hoort elke elektronicus "staande bij" in de pennenbak op zijn werktafel te hebben.
