Thermometer op multimeter
Hoeveel volt vriest het?

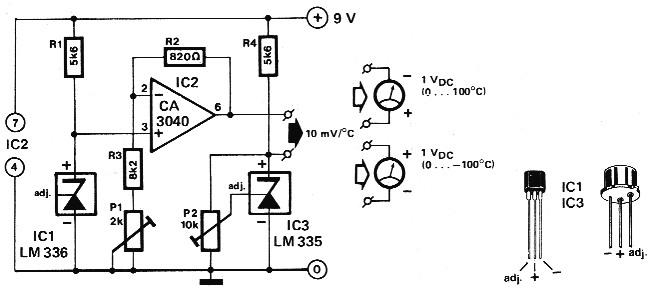

Een multimeter is zonder twijfel het meest voorkomende meetinstrument bij de elektronica-hobbyist. Niet zonder reden, want met dit apparaat kan men spanning, stroom en weerstand meten. Het meten van nietelektrische grootheden gaat echter niet zo gemakkelijk, zoals bijvoorbeeld de temperatuur. Met behulp van een temperatuur-naar-spanningomzetter kunnen we ook hiervoor onze multimeter geschikt maken. De in deze schakeling toegepaste temperatuursensor is de LM 335. Deze sensor heeft een lineaire temperatuurkarakteristiek met een helling van 10 mV/K. Bij een temperatuur van 0°C is de spanning over deze temperatuur-afhankelijke zenerdiode dus 2,73 V (0°C is 273 K). Verder zit in de schakeling nog een "gewone" zenerdiode die een heel stabiele spanning van 2,5 V levert, een LM 336. Deze zenerspanning wordt naar de niet-inverterende ingang van opamp IC2 gevoerd. De versterking van deze opamp kan met behulp van P1 worden ingesteld tussen 1,08 en 1,1 maal. De hele zaak moet zo worden afgeregeld met P1 dat aan de uitgang van de opamp een gelijkspanning van exakt 2,73 V staat. Dat is dan onze 0°C-referentie. Met de multimeter wordt nu de spanning gemeten tussen de uitgang van de opamp en de uitgang van de temperatuursensor.
De kalibratie van de thermometer geschiedt bij een temperatuur van 100°C. Men houdt de LM 335 in een bak goed kokend water en dan wordt P2 zo ingesteld dat de verschilspanning tussen de uitgangsklemmen precies 1 V bedraagt. De nauwkeurigheid van de schakeling hangt voornamelijk af van de gebruikte multimeter. Voor temperaturen beneden 0°C moeten de meter-aansluitingen worden verwisseld.
National Semiconductor-applikatie.
