TTY/CW-filter

Een belangrijk deel van alle verkeer, dat op de korte golf wordt afgewikkeld, bestaat uit morse en telex. Om verzekerd te zijn van een optimale ontvangst, dient de ontvangerbandbreedte ingesteld te kunnen worden. Voor morse zou een bandbreedte van 100 Hz al voldoende zijn, ware het niet dat, zelfs bij frekwentie-synthese van de LO (Local Oscillator), men al gauw last krijgt van drift. Een veel toegepaste frekwentie-verschuiving (shift) bij teletype-signalen is 170 Hz. Als we ervan uitgaan dat dan een bandbreedte van ca. 250 Hz wordt benodigd, terwijl ook de ontvanger lof de zender) nog wat kan driften, komen we tot een praktische waarde van zo'n 300 Hz. Professionele filters kosten al gauw 200 gulden (of meer), zodat zelfbouw hier bepaald lonend is. De enige "veer" die we laten, is de wat vreemde frekwentie. De voornaamste redenen zijn dat kristallen uit de "computersfeer" door de massaproduktie goedkoop zijn en dat er nu eenmaal een relatie bestaat tussen de diverse filterparameters. Voor wie zelf zijn ontvanger bouwt is de frekwentie niet van groot belang. Met eenvoudige preselektie is het mogelijk een enkele-super tot ca. 10 MHz te laten werken (dat wil zeggen 1 ingangskring). De specifikaties van het filter zijn als volgt:

Bandbreedte (-6 dB): 300 Hz
Bandbreedte (-60 dB): 1100 Hz
Doorlaatdemping: 7 dB
Rimpel in doorlaatgebied: minder dan 1 dB

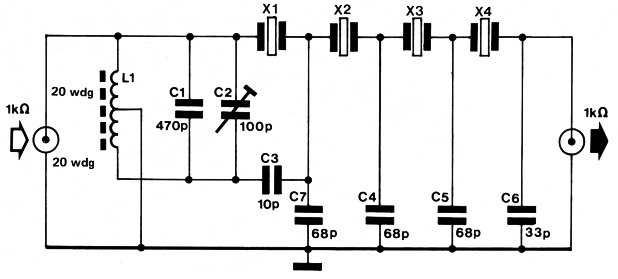

Fig 1
L1 = 2 × 20 wdg CuL 0 0,3 mm op kern T50/2
X1 ... X4 = 2,4576 MHz
