48-MHZ-Klokoscillator
Doordat zij vaak in computersystemen worden toegepast, zijn 48-MHz-kristallen tegenwoordig vrij goed verkrijgbaar en bovendien plezierig goedkoop. Daarbij wil het toeval dat in diezelfde computersystemen vaak behoefte is aan een aantal verschillende klokfrekwenties, die in principe allemaal van een centrale oscillator kunnen worden afgeleid. Wanneer die oscillator een gebufferd 48-MHz-signaal levert, dan is het namelijk een uitermate simpele zaak om daar met behulp van een stel delers fase-synchrone kloksignalen uit te destilleren van bijv. 6, 8, 12, 16 of 24 MHz. Op die manier hoeven er niet een heleboel afzonderlijke kristal-oscillatoren te worden opgebouwd met alle kosten en moeite vandien.

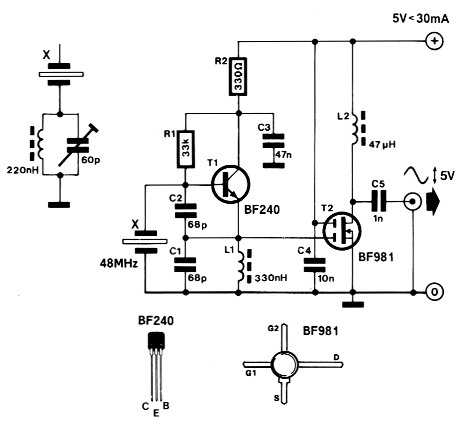

Met HC- of HCT-poorten valt niet of nauwelijks een betrouwbare 48-MHzoscillator te konstrueren, reden waarom dit ontwerp met diskrete HF-transistoren is opgebouwd. De oscillator werkt met alle goedkope 3de overtone serieresonantie-kristallen tussen circa 44 MHz en 52 MHz. Zoals aangegeven in het schema, kan er eventueel een extra LC-netwerk in serie met het kristal worden opgenomen, teneinde de oscillator zelfs bij gebruik van een onnauwkeurig "computer-kristal" exakt op 48,000 MHz te kunnen instellen. Het LC-filter bewijst ook zijn diensten als de oscillator om een of andere reden een paar kilohertz van de kristalfrekwentie moet worden "weggetrokken" - dit kan bijv. het geval zijn bij aassturing van een frekwentievermenigvuldiger (denk o.a. aan VFO's in 2-m-, 70-cm- of 23-cm-zenders!).
