Logaritmische meter

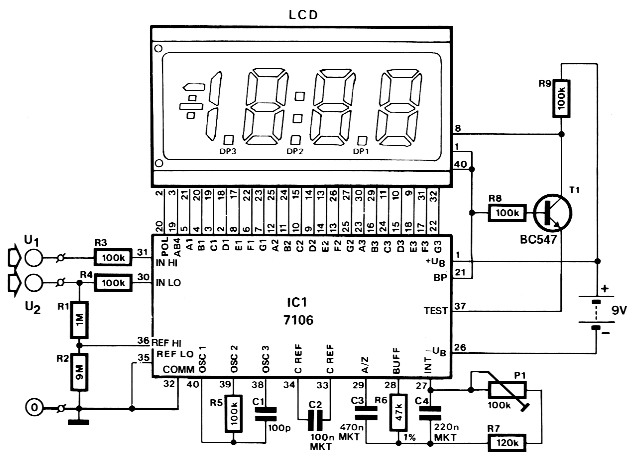

Wanneer het bekende voltmeter-IC 7106 op de hier getoonde wijze wordt aangesloten, geeft de uitlezing de logaritmische verhouding tussen de ingangs(gelijk)spanningen U1 en U2 (waarbij U1 altijd groter dan of gelijk moet zijn aan U2). In formulevorm is dat dus:
uitlezing = log (U2 / U1)Hierbij mag U1 tussen 20 mV en 2 V liggen en U2 mag een waarde hebben die tussen U1 en 1/100 × U1 ligt.
Voor een nauwkeurige werking van de schakeling moet de verhouding R1:R2 exakt 1:9 bedragen (eventueel samenstellen).
De afregeling gaat als volgt: Zet op ingang U1 een gelijkspanning van 1 V en op ingang U2 100 mV. Daarna wordt P1 zo ingesteld dat op de uitlezing precies 1.000 verschijnt (= log 1/0,1).
De stroomopname bedraagt enkele milli-ampères, met een 9-V-batterij werkt de schakeling uitstekend.
Maxim-applikatie.
